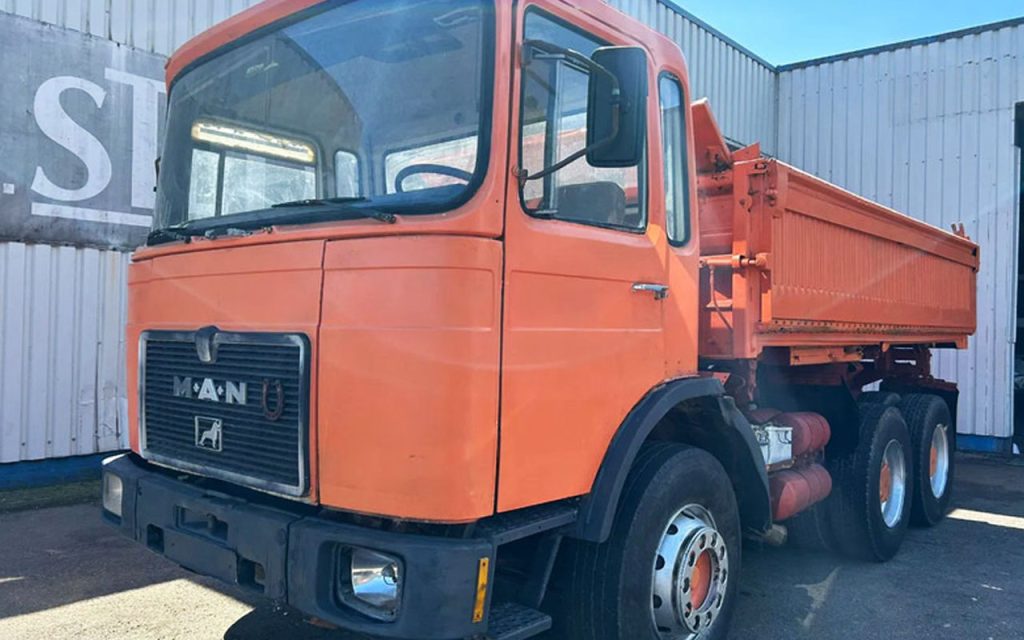

MAN 26.281 (10 t)

Le Méditerranée 26.281 est un véhicule lourd robuste conçu pour offrir des performances et une fiabilité exceptionnelles dans les secteurs de la logistique militaire et du transport civil de grande capacité. Doté d'un puissant moteur de 280 HP et d'un châssis durable de 26-ton tonnes, ce modèle est spécifiquement conçu pour maintenir l'intégrité structurale et la puissance de couple élevée dans les conditions d'exploitation les plus épuisantes.

Demander une citation

Comprendre le man 26.281 : Définition, génération et contexte

Le système de désignation du modèle MAN MAN MAS code deux éléments d'information essentiels directement dans le numéro de modèle et les lire correctement est la base de l'acquisition de pièces précises. dans 26.281, la première figure indique la note de poids du véhicule en tonnes : 26 tonnes. La deuxième figure encode la sortie du moteur : 281 représente 280 DIN-HPLa note métricale de la puissance de cheval du moteur installé au moment de la production. Il s'agit du MAN D2566 MTH — un turbocompressé et refroidi en ligne de 11.413-litre litres, produisant 206 kW.

Les 26.281 appartient à MANÏs F8 génération, produit à partir de la fin 1970s dans le début 1980s, avec la cabine à nez court caractéristique qui positionne partiellement le moteur sous le plancher de la cabine — courte (courte) design de cabine qui est devenu une marque MAN dans cette période. La plate-forme a été proposée dans la configuration de l'axe 6×4 qui définit la classe de 26-tonne tonnes: un essieu avant dirigé et un bogie arrière tandem entraîné fournissant la capacité de traction et de charge utile nécessaire pour le transport lourd, le basculement et les rôles de construction. La mise en page 6×4, combinée aux caractéristiques de couple D2566 MTHęs, a fait de la 26.281 une plate-forme capable pour les applications à haut nombre de cycles et à fort facteur de charge qui ont caractérisé son environnement de travail, tant dans la construction civile que dans le soutien logistique de défense.

Ce que le 26.281 représente sur le marché des véhicules utilitaires — et ce qui fait de ses pièces un véritable domaine de spécialité — est exactement le profil de plateforme qu'AB Defence est positionnée pour servir: un camion mécaniquement robuste, avant les émissions-législation construit à une époque où la durabilité et la réparabilité sur le terrain étaient des objectifs principaux de l'ingénierie, toujours en nombre important dans les parcs de construction civile, les opérations minières, la logistique agricole et les inventaires d'appui à la défense sur plusieurs continents. Ces véhicules sont trop utiles pour prendre leur retraite, mais leur approvisionnement en pièces s'est considérablement contracté puisque les réseaux commerciaux traditionnels ont déplacé leurs priorités d'inventaire vers des plateformes de génération actuelle.

AB Defence fournit des pièces de rechange pour les plates-formes MAN de cette génération — y compris les MAN 16.220, MAN 16.210 et MAN16.270 — depuis notre établissement. Le 26.281 représente l'expression de 26-tonne tonnes de la même famille de moteurs D2566 et de l'architecture de train motorisé basée sur ZF que nous fournissons à travers la gamme plus large MAN série F. Notre infrastructure d'approvisionnement, nos relations avec les fournisseurs et notre documentation technique pour cette famille de moteurs et de transmissions s'appliquent directement au 26.281.

MAN 26.281 spécifications techniques

Où travaille l'homme 26.281

Commercial Heavy Haulage et Construction

Les 26.281Le rôle opérationnel dans les applications civiles a été défini principalement par son GVW, sa capacité de charge utile et la rude simplicité du D2566 Système d'injection mécanique de carburant MTH. Dans la configuration d'un bouton - peut-être le triangle Dracouilleur La construction de la voiture a été favorisée sur les marchés européens de la construction — ce véhicule a servi dans des projets de carrière, de construction de routes, de construction d'un barrage et d'infrastructures civiles en Europe, au Moyen-Orient, en Afrique et au-delà. Le bogie arrière tandem 6×4 conduit fournit la traction nécessaire pour le fonctionnement sur les routes de site non préparées, les rampes de chargement et les approches de terrain mou qui caractérisent des environnements de construction lourds.

L'option de réduction planétaire de l'essieu arrière – disponible sur cette génération de camions MAN de 26-tonne tonnes et documentée dans les publications de la période des moteurs commerciaux – représente un avantage technique important pour les opérateurs travaillant dans des conditions hors route exigeantes. Les essieux de réduction du moyeu réduisent le couple et la contrainte sur les éléments extérieurs de la conduite d'entraînement en effectuant la réduction finale du rapport au moyeu de roue plutôt qu'au différentiel, ce qui entraîne une baisse des contraintes sur les arbres d'essieu et une amélioration de la distance au sol. La présence ou l'absence d'essieux de réduction du moyeu sur un certain 26.281 a des incidences directes sur la spécification correcte des pièces pour les essieux arrière, le moyeau et les paliers — et l'équipe technique d'AB Defence identifie cette configuration à partir des documents du véhicule avant de fournir des composants arrière.

Logistique de défense et soutien militaire

La famille des camions lourds de la série MAN F a été largement adoptée par les forces armées et les organisations d'appui à la défense tout au long de sa vie de production et pendant des décennies par la suite. La combinaison de 26.281°s d'un diesel mécanique robuste 26-tonne de D2566 tonnes GVW et d'une transmission 6×4 éprouvée en a fait une sélection naturelle pour les applications logistiques de défense où la simplicité mécanique, la réparabilité sur le terrain et la capacité à fonctionner sans infrastructure d'atelier sophistiquée ont été évaluées avec la capacité de charge utile brute.

Dans le cadre des fonctions d'appui militaire et de défense, le 26.281 a été déployé comme porte-cargo lourd pour le ravitaillement de munitions et d'équipements, comme renfort dans les fonctions d'ingénierie de combat et de construction sur le terrain, comme véhicule de base de grue, comme transporteur de carburant et d'eau-citernes et comme plate-forme de récupération et d'atelier. Le système d'injection mécanique de carburant du MTH D2566 — qui ne nécessite pas d'infrastructure de commande électronique, aucun composant ferroviaire commun à haute pression et aucun équipement de diagnostic complexe à entretenir — est un atout opérationnel dans des environnements déployés où la capacité de diagnostic électronique des défauts peut être limitée ou absente.

La couverture du MAN 26.281 dans le double secteur de la Défense de l'AB reflète la réalité opérationnelle selon laquelle ces véhicules se déplacent fréquemment entre les inventaires civils et militaires au cours de leur vie active, et que les exigences en matière d'approvisionnement en pièces ne changent pas en fonction du contexte opérationnel : le moteur D2566 nécessite les mêmes injecteurs, la même garniture de tête et le même turbocompresseur, qu'il pousse du gravier sur un chantier ou transporte des munitions vers une base logistique avant.

Moteur MAN D2566 MTH

Le D2566 MTH se trouve dans la famille de moteurs en ligne D2566 bien établie, qui couvre une gamme de puissance allant de l'aspiration naturelle jusqu'à des variantes turbocompressées et refroidies. Le suffixe MTH désigne la variante turbocompressée et refroidie produisant 206 kW / 280 DIN-HP — la spécification de sortie supérieure de la famille D2566 appliquée aux véhicules routiers de cette génération, et le moteur spécifique monté sur le 26.281.

Le moteur est doté d'une cylindrée de 11.413-litre litres (125 mm d'alésage × 155 mm de course), d'un système d'injection directe et d'une liner de cylindres humides individuels, ce qui en fait un moteur conçu pour l'entretien et la reconstruction sur le terrain. Les têtes de cylindre individuelles — une par bouteille, pas la tête commune d'une seule pièce couvrant les six — permettent de faire fonctionner un seul cylindro sans perturber le reste du moteur. Les linards de cylindres humides sont remplacables sans ligne ennuyeuse du bloc. La pompe d'injection mécanique Bosch est utilisable sans électronique spécialisée et dispose d'une infrastructure de service mondiale depuis des décennies. Ces caractéristiques, qui définissent le D2566 comme un moteur utilisable sur le terrain, définissent également l'approche des pièces de la Défense AB : nous stockons les composants les plus susceptibles d'exiger un remplacement dans des conditions de fonctionnement à cycle élevé — injecteurs, ensembles de liner, joints tête, turbocompresseurs, composants de la pompe d'injection — comme inventaire prioritaire.

MAN 26.281 Pièces détachées

AB Defence fournit une couverture complète de pièces pour le MAN 26.281 sur tous les systèmes majeurs.

D2566 Moteur MTH Composants

AB Defence fournit la gamme complète de pièces de moteur D2566 MTH : assemblages de têtes de cylindre (individuelles par cylindère) et ensembles de joints de tête complète, pistons et kits de liners de cylindrée humide (bore 125 mm), ensembles d'anneaux de piston, épingles et tourbillons de goujons, ensembles de tiges de raccordement et coquilles à roulements larges, ensemble de coques principales (toutes positions, normes et sous-dimensions), ensembles de vilebrequins et rondelles, ensembles d ' arbres à cames et roulements d ' arbre à cames, composants de trains de soupapes comprenant les bras à basculer, les arbres à bascules, les poussettes, les robinets, les ressorts et guides de vanne, ensembles des pompes à injection mécaniques Bosch et kits pour la reconstruction, ensembles d'injecteurs de carburant individuels et ensembles de buses, lignes d'injection à haute pression (cylindre individuel), ensembles de turbocompresseurs (spécification MTH — turbocompresseur et refroidi), ensembles intercooler, pompe à huile pour moteur, ensembles de refroidissement d'huile, ensembles pompe à eau, thermostat et boîtier, ensembles complets de tuyaux pour système de refroidissage, ensembles des engrenages de temps, ensembles avant et joints de protection, ensembles pleins d'étanchéité de révision du moteur, tous les joints d'huile et de réfrigérant par position.

Transmission et Drivetrain

AB Defence fournit des ensembles de boîtes de vitesses manuelles ZF et des composants internes compatibles avec l'installation 26.281 par année de production, ensembles de roulement et de synchroniseur de boîte de vitesses, assemblages de disques d'embrayage, ensembles d'ensembles de plaques de pression et de roulements desserrants, composants du servomoteur d'embauchement, ensembles à arbre de propulsion et ensembles universels de joints croisés, ensembles différentiels pour essieux arrière (variants standard et de réduction des moyeu), composants de verrouillage différentiel lorsqu'ils sont installés, ensembles des arbres d'essieux, ensembles et kits de roulements pour moyeu, ensembles brides d'entraînement, tous les joints d'huile pour essieux et Les gâchis sont assis.

Système Braking

AB Defence fournit des ensembles de tambours de frein avant et arrière, des ensembles pour chaussures de frein avec garniture, des chambres de frein (types de frein de service et à ressort pour les essieux arrière), des ensembles des vannes de relais et des robinets de pied, des tuyaux et accessoires de frein à air à double circuit, des ensemble de sécheurs d'air et des cartouches de désiccant, des réservoirs d'air, des soupapes de vidange, le cas échéant des cylindres de roues.

Système de direction

AB Defence fournit des ensembles d'appareils de direction et des kits de réparation, des ensembles de pompes hydrauliques à direction, des ensemble de colonnes de direction, des assemblages de liaisons de traînée, des ensembles d'extrémités de tiges et de tiges de voie, des ensemble des noeuds et des tronçons de gouverne hydrauliques.

Système de suspension

AB Defence fournit des assemblages de ressorts et du matériel de ressorts, des ensembles d'amortisseurs avant, des ensembles de printemps de bogie arrière (primaire et auxiliaire), des arbre de troncs de bogie et des buissons arrière, des jeux de boulons en U pour essieux avant et arrière, des épingles et des bulles d'arrimage.

Cab, Systèmes électriques et ancylaires

AB Defence fournit des composants de cabine à nez court, y compris les assemblages de portes et de verre, les assemblage de pare-brise, les ensembles de montage de cabine, les ensembles de sièges, les unités de grappes d'instruments et de jauges, les alternateurs et les moteurs de démarrage, les assemblées de harnais de câblage, les aménagements d'éclairage, les groupages de réservoirs de carburant (configurations uniques et doubles citernes), les unités expéditeurs de carburant et les bouchons de remplissage, les unités du réducteur PTO et les composants hydrauliques pour les installations de basculement, les pompes hydrauliques et les ensembles cylindres, ainsi que tous les filtres, joints et consommables de service dans tous les systèmes.

La défense : MAN F-Series Parts spécialisée dans deux secteurs

La capacité d'AB Defence avec le MAN 26.281 n'existe pas en isolement. Il s'agit d'une extension d'un spécialisme établi dans les pièces lourdes de la série MAN F qui englobe les MAN 16.220, 16.210 et 16.270 à côté des 26-tonne tonnes 26.281 — une base de connaissances sur les pièces construite grâce à un engagement soutenu avec la famille de moteurs D2566, l'architecture de transmission ZF et le train moteur MAN 6×4 sur plusieurs plates-formes et contextes d'exploitation.

Cette connaissance cross-platform compte pratiquement. Un agent d'approvisionnement approvisionnant des pièces pour une flotte mixte MAN – combinant des modèles de 16-tonne tonnes et de 26-tonne tonnes dans les inventaires civils et de défense – travaille avec un seul contact technique à AB Defence plutôt que de gérer plusieurs fournisseurs spécialisés pour des plateformes qui se chevauchent. Notre aptitude à identifier le composant spécifique aux variantes correctes dans la famille D2566 – distinguant par exemple les spécifications du turbocompresseur intercoolé D2566 MTH et les versions antérieures non intercoolées – élimine le risque de mauvaise commande qui survient lorsque des pièces sont issues de catalogues généraux sans résolution technique spécifique à la plateforme.

En ce qui concerne les autorités chargées de l'approvisionnement en défense et les exploitants gérant des parcs à double usage où le même type de véhicule peut jouer un rôle dans la logistique civile et le soutien à la défense, AB Defence couvre 26.281 dans les deux secteurs fournit une source d'approvisionnement consolidée avec les normes de documentation exigées par l'acquisition militaire : la traçabilité complète de la chaîne d'approvisionnement, les certificats de conformité pour les composants essentiels et les paquets de données techniques qui soutiennent la tenue des dossiers de maintenance et l'audit de la conformité.

Foire aux questions MAN 26.281 Pièces de rechange

Que signifie le numéro de modèle 26.281? Dans le système de désignation des camions MANŞ, le premier chiffre (26) désigne la classe de poids brut du véhicule en tonnes. La deuxième figure (281) code la puissance du moteur — dans ce cas 280 DIN-HP, la cote du moteur D2566 MTH. Cette convention de désignation est cohérente dans la gamme MAN F-série et s'applique également aux 16.220, 16.270 et autres modèles de la même famille.

Quel est le moteur de la MAN 26.281 ? L'homme D2566 MTH — a 6-cylinder diesel en ligne, 11.413 Déplacement des litres (125 Alésage en mm × 155 Course en mm), turbocompressée et refroidie, produisant 206 kW / 280 Le DIN-HP. Il utilise un système d'injection directe mécanique Bosch sans gestion électronique.

Est-ce que AB Defence fournit des pièces pour la réduction de hub et les variantes d'axe arrière standard ? Oui oui. Les deux types d'axe arrière étaient disponibles sur les camions MAN de 26-tonne tonnes de cette génération. Les ensembles d'essieux standard et de réduction d'essieu nécessitent différents arbres, moyeu et composants de roulement. AB Defence identifie les spécifications exactes à partir des documents du véhicule avant la fourniture.

AB Defence peut-il fournir des pièces d'approvisionnement pour les véhicules MAN 26.281 dans les services civils et de défense ? Oui oui. AB Defence couvre le MAN 26.281 dans les deux contextes opérationnels. Les systèmes mécaniques du véhicule sont identiques, qu'ils servent à des fins commerciales ou militaires, et nos fournitures de pièces – avec une traçabilité et une certification complètes – répondent aux exigences tant des exploitants de parcs commerciaux que des autorités chargées des marchés de la défense.

Comment la spécialisation MAN F-Series d’AB Defence bénéficie-t-elle des opérateurs du 26.281 ? Notre infrastructure de ravitaillement établie pour les MAN 16.220, 16.210 et 16.270 — utilisant tous la famille de moteurs D2566 et l'architecture de trains d'entraînement ZF — offre une applicabilité technique directe au 26.281. Les exploitants qui gèrent les parcs mixtes de la série MAN F bénéficient d'un soutien technique consolidé et de l'approvisionnement en pièces pour tous les modèles de cette famille.

Quelles sont les informations nécessaires pour une demande MAN 26.281 pièces? Numéro du châssis du véhicule, numéro du moteur, année de production, configuration des essieux (essieux arrière standard ou réducteurs de moyeu), pièces requises par description ou numéro de pièce MAN, quantités, destination de livraison et toute exigence d'urgence. Notre équipe confirmera la spécification correcte, fournira les données de disponibilité et de délai et émettra un devis officiel.
