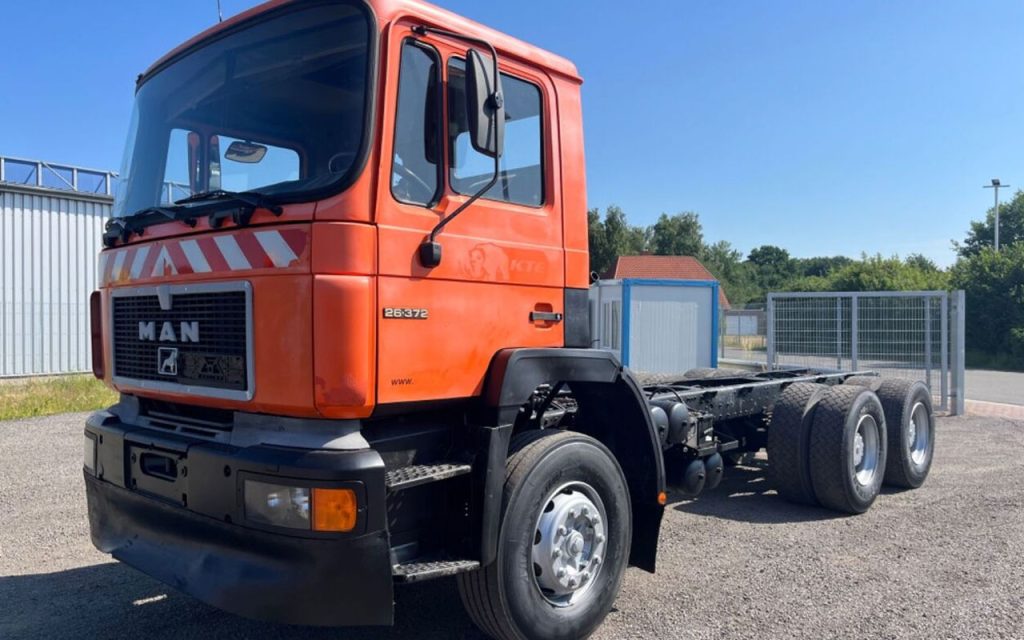

MAN 26.372 (10 t)

Man 26.372 stanowi szczyt wysokowydajnej inżynierii w legendarnej serii F90, specjalnie zaprojektowanej do opanowania ciężkich przewozów i strategicznych operacji logistycznych. Model ten, napędzany potężnym silnikiem turboładowanym o mocy 372 HP i wzmocnioną ramą, oferuje najwyższe tempo obrotowe i odporność strukturalną niezbędne zarówno dla dużych prędkości flot handlowych jak i specjalistycznych zastosowań obrony.

Proszę o cytowanie

Dekodowanie 26.372: Co numer modelu mówi specjalista części

Logika wyznaczania MAN jest jedną z najbardziej konwencjonalnych konwencji nazw w europejskim przemyśle ciężarówek ciężkich, a czytanie prawidłowo eliminuje najczęstszą klasę błędów w zakresie zamówień części: części składowe żywiące przeznaczone dla innej odmiany wyjściowej tej samej rodziny platform.

26 — Ocena wagi pojazdu brutto: 26 000 kg. Umieszcza to pojazd na szczycie standardowej, sztywnej 26-tonne klasy MAN, wyznaczanej dla maksymalnego obciążenia, jakie europejskie przepisy dotyczące homologacji typu dopuszczają w tej kategorii GVW podczas okresu produkcyjnego.

.372 — Kodowanie wyjścia silnika: około 370 DIN-HP. Odpowiada to 272 kW – moc MAN D2866 LF w instalacji ciężarówek F90, najwyżej wylotowej specyfikacji 6-cylinder silnika dostępnego w zakresie 26-tonne F90 Bezpośrednio odróżnia 26.372 od 26.281 (280 DIN-HP / D2566 MTH), które znajduje się poniżej tej samej klasy GVW – dwa pojazdy, które mają wspólną rodzinę taksówek i filozofię podwozia, ale używają różnych rodzin silników bez wymiennych elementów wewnętrznych.

Dla specjalisty części, to wyróżnienie nie jest semantyczne – jest podstawą prawidłowego zamówienia. D2866 LF i D2566 MTH nie mają udziału ani konstrukcji głowicy cylindra, specyfikacji otworu, tłoku, wkładki, typu dyszy iniektora, ani konfiguracji pompy wtryskowej. Przygotowywanie komponentów D2566 do 26.372 jest błędem, a zespół techniczny AB Defence eliminuje na etapie dochodzenia poprzez weryfikację podwozia i numeru silnika.

MAN F90: Pokolenie, które określiło dekadę ciężkiego transportu ciężarowego

Pokolenie F90 – wprowadzone stopniowo od 1986 r. i osiągające pełny zakres produkcji do 1987 r.–1988 reprezentowało najbardziej kompletną renowację produktu MAN od momentu wprowadzenia F8 o dekadę wcześniej. 26.372 Wprowadzenie produkcji F90 w lutym 1990 r. miało miejsce na rynku, który zaczynał pochłaniać skutki regulacyjne ram emisji euro oraz wymogi operacyjne coraz bardziej produktywnego europejskiego sektora budowlanego.

To, co F90 dostarczyło nad swoim poprzednikiem, nie było po prostu większą mocą lub przeredagowaną taksówką. Zintegrowany postęp inżynieryjny w trzech obszarach wzajemnie wzmacniających się. Kabina – szersza, wyższa, lepsza wentylacja i znacznie ergonomiczniejsza niż jednostka krótkonożna F8 – zmniejszyła zmęczenie kierowcy podczas operacji wieloprzemiennych w czasie, gdy operatorzy flot zaczęli mierzyć wydajność w stosunku do godzin pracy pojazdu, a nie cykli obciążenia. Grupa silników D2866 – wprowadzona na szczycie zakresu F90 dokładnie w poziomie wyjściowym, które obsługują 26,372 – wprowadziła do 26-tonowy system rezonansu indukcyjnego, co znacznie poprawiło dostępność niskich prędkości obrotowych dla załadowanych startów, pracy gradientowej i rodzaju operacji ładowania o wysokiej przepustowości, jakie pojazdy ze wskazówkami konstrukcyjnymi przeprowadzają rutynowo. A przekładnia ZF 16-speed, sparowana z charakterystyką momentu obrotowego D2866, dała kierowcy szeroki zakres wyboru biegów na tyle szeroki, aby zarządzać pełnym spektrum załadowanych i rozładowanych operacji z minimalnym wyślizgiem sprzęgu.

Przyjęcie przez Bundeswehr komponentów komercyjnych F90 w swoim programie wojskowym typu 1 A1 – udokumentowanym w oficjalnej historii programu MAN KAT1 – potwierdziło, jakie podmioty zajmujące się flotą komercyjną już podjęły: Architektura mechaniczna pokolenia F90 była solidna, dobrze dojrzała i można ją utrzymać w wymagających środowiskach ze standardowym oprzyrządowaniem. Potwierdzenie to przez jedną z najbardziej wymagających społeczności w Europie zamówień publicznych na obronę wzmocniło pozycję F90 zarówno w cywilnych, jak i wojskowych flotach logistycznych na lata po okresie produkcyjnym.

Specyfikacje techniczne

D2866 LF w służbie: Dlaczego ten silnik pozostaje w flotach

Trzydzieści lat po ostatnim 26.372 opuścił linię produkcyjną, D2866 LF nadal działa w znacznej liczbie flot na trzech kontynentach. Ta długowieczność nie jest przypadkowa – odzwierciedla szereg cech inżynierskich, które sprawiają, że silnik jest naprawdę wart utrzymania, a nie wymiany.

Spis treści Indywidualna konstrukcja głowicy cylindra — sześć oddzielnych głowic, a nie jednoczęściowy odlewanie wszystkich cylindrów – oznacza, że jeden butla może być obsługiwany bez zakłócania pozostałych pięciu. W środowisku konstrukcyjnym lub logistycznym, w którym zlokalizowane przegrzanie lub awaria wtryskiwaczy może spowodować uszkodzenie odizolowanego cylindra, projekt ten pozwala uniknąć nieproporcjonalnych kosztów i przestoju pełnej wymiany głowy. Każdy z głów może być usunięty, kontrolowany, odtłuszczony lub zastępowany niezależnie — filozofia utrzymania, że udziały rodziny D2566 potwierdzają spójne podejście inżynierskie MAN w tym pokoleniu.

Spis treści Wkładka do butli na mokro układ — w którym indywidualnie zamienne linie siedzą bezpośrednio w kontakcie z chłodnicą — umożliwiają regenerację nudy bez napełniania bloku linii. Nośna lub uszkodzona butla otrzymuje nowy zestaw wioślarz i tłok po ułamku kosztu rebor, a sam blok silnika gromadzi nieistotne zużycie nad kolejnymi odbudowy. Floty, które utrzymały pojazdy napędzane D2866-powered, słusznie zgłaszają życie silnika ponad milion kilometrów przed pełnym przebudową dołu – dane uzasadniające trwałe inwestycje części i argumentują przeciwko wczesnej emeryturzie pojazdu.

Spis treści mechaniczna pompa wtryskowa Bosch jest, w kontekście obecnego środowiska dostaw części, istotną korzyścią operacyjną. Wymaga to żadnej diagnostyki elektronicznej, nie wymaga oprogramowania kalibracyjnego ani specjalistycznego sprzętu poza konwencjonalną ławką próbną. Jest obsługiwany przez dowolny mechanik Diesla z odpowiednimi szkoleniami, na każdym kontynencie, w każdej kondycji warsztatu. W odniesieniu do podmiotów zajmujących się obronnością utrzymywanie flot w środowisku rozmieszczonym – oraz dla podmiotów działających na rynkach, gdzie gęstość sieci dealerów nie gwarantuje szybkiego dostępu do elektronicznych zdolności diagnostycznych – to nie jest korzyść marginalna. Jest to różnica między pojazdem naprawionym w terenie a pojazd czekającym na ewakuację do specjalistycznego zakładu.

Budownictwo i obrona

26.372 w przemyśle obywatelskim

Trójstronny napiwek (Dreiseitenkipper) wariant — typowo narządowy przez Meiller, Schmitz lub równoważnych producentów do zaakceptowania wyładowania tylnego, lewego i prawego — był liczbą dominującą składu 26,372. W lomowaniu, 6×4 napędzany przez pojazd tandemowy bagie zapewnia przyczepność wymaganą na nierozmiennych drogach i obszarach załadunku kamieniołomów, podczas gdy niski moment obrotowy D2866 umożliwia odejście z pełnym obciążeniem na gradientach, które charakteryzują geografię miejsca lokomotywy bez nadmiernego prześlizgu sprzęgu. W budownictwie drogowym i zaporach zdolność końcówki trójdrożnej rozszerza elastyczność eksploatacyjną pojazdu na obszary ograniczone nawierzchni, w których końcówka wymagałaby dodatkowego manewru pozycjonowania.

Operacje górnicze na Bliskim Wschodzie, w Afryce Subsaharyjskiej i w Azji Środkowej stanowiły znaczące środowisko operacyjne dla 26 372 — kontekstu, w którym mechaniczna prostota pojazdu oraz ogólnoświatowa dostępność infrastruktury usług ZF i Bosch okazały się decydujące dla całkowitego kosztu obliczania własności. Pojazd, którego pojazd może być utrzymany bez wsparcia dla dystrybutorów OEM, jest inną klasą aktywów niż ten, który nie może być, zwłaszcza na rynkach, gdzie wsparcie to nie może być zagwarantowane.

26 372 w Defence Logistics and Engineering Support

Stosunki MAN F90 z europejskimi zamówieniami na obronność są udokumentowane, a nie anegdotal. W programie wojskowym Bundeswehr kategorii 1 A1 wyraźnie uwzględniono składniki handlowe F90 – decyzję o zamówieniach, która odzwierciedlała ocenę niemieckich sił zbrojnych w pokoleniu F90 jako spełnienie wymagań w zakresie niezawodności wojskowej i zdolności utrzymania. Podczas gdy 26.372 jest pojazdem komercyjnym, a nie platformą wojskową, jej specyfikacja operacyjna – 26-tonne GVW, mechaniczną napędową, sprawdzoną skrzynią biegów ZF, wysoką przepustowością na 6×6 – sprawiła, że stała się naturalną selekcją dla kontraktu na wsparcie obronne, wsparcia w zakresie inżynierii bojowej oraz logistyki wojskowej, która zadaje wiele sił zbrojnych w Europie, Bliskim Wschodzie i Afryce.

W konfiguracji typu tipper wspierającej inżynierię bojową i konstrukcję polową, zdolność napędu całego koła 6×6 rozszerza się na nieprzygotowane warunki terenowe, które charakteryzują przednie podstawy inżynierskie i eksploatacyjne placówki budowlane. W konfiguracji ładunku, 26-tonne GVW wspiera amunicję, perkusję paliwa, i inżynierii sklepów transportu w łańcuchu dostaw ról, które jednostki logistyczne na tylnym obszarze wymaga od ciężkich ciężarówek. W konfiguracji tankowców platforma służyła zarówno w rolach logistyki paliwa, jak i wody w wielu inwentarzach obronnych.

System mechanicznego wtrysku paliwa D2866 LF jest istotny operacyjnie w środowisku wojskowym, gdzie brak możliwości elektronicznej diagnozy błędów nie zawsze może być zrekompensowany przez dodatkowe urządzenia. Pojazd, który można zdiagnozować i naprawić standardowym oprzyrządowaniem warsztatowym, ławką do badań pompy oraz kompetentnym mechanikiem oleju napędowego zmniejsza zależność od specjalistycznych zespołów konserwacyjnych na przyszłość — rozważenie odporności łańcucha dostaw, które organizatorzy logistyki obrony uznają i mają wartość.

Obrona AB: Ustanowiony MAN F90 Specjalizm, stosowany do 26.372

Zaangażowanie obrony AB w serię ciężkich ciężarówek MAN F – obejmujący MAN 16.220, MAN 16.210, MAN 16.270 i MAN 26.281 obok 26.372 – oznacza, że nasza infrastruktura techniczna dla tej platformy nie jest zmontowana w odpowiedzi na pojedyncze zapytanie. Jest to produkt trwałych doświadczeń w zakresie udzielania zamówień z rodzinami silników D2566 i D2866, przepustowością ZF 16S oraz kompletnym napędem i architekturą podwozia MAN F90 w wielu rodzajach pojazdów i kontekstach eksploatacyjnych.

Ten specjalista w zakresie przekroju plemienia stwarza wiele praktycznych korzyści dla klientów działających w flotach MAN F-series. Zróżnicowanie rodziny silników – odróżnianie D2566 (26.281) od D2866 (26.372) i rozwiązanie do prawidłowego podwariantu w zakresie D2866 – jest stosowane na etapie dochodzenia, nie jest wykrywane po wysłaniu niewłaściwego elementu. ZF identyfikacja wariantu przesyłowego – odróżnienie ZF 16S-130 od 16S-151 według numeru tablicy transmisyjnej zamiast zakładanego roku modelowego – eliminuje błędy w zakresie układania pierścieni i specyfikacji łożysk, które wynikają z założenia modelu skrzyni biegów. Identyfikacja konfiguracji osi tylnej – redukcja oś lub konwencjonalna, zamek osiowy lub nie – określa prawidłową specyfikację środka, łożyska i wału i jest rozwiązana z dokumentacją pojazdu przed dostarczeniem dowolnego elementu z tyłu.

W przypadku urzędników zarządzających flotami, które obejmują wiele modeli MAN F90 – podobnie jak w dużych przedsiębiorstwach budowlanych i jednostkach logistyki obronnej działających na floty ciężarówek mieszanych – AB Defence zapewnia skonsolidowane pokrycie techniczne w całym zakresie od jednego punktu kontaktowego. Ta konsolidacja ogranicza koszty administracyjne zarządzania wieloma specjalistami dla rodzin platformowych, które się pokrywają, oraz zapewnia jednolite wyniki w zakresie identyfikowalności wszystkich dostarczonych komponentów.

Części zamienne według systemu — MAN 26.372

Silnik – MAN D2866 LF

Indywidualne zespoły głowic i zestawy uszczelnień grzbietowych, tłoki o średnicy 128 mm – standardowe i nadmiarowe), mokre zestawy obręczy wałków cylindrycznych, pierścienie tłoka, kołnierzyki grzbietu i przewody kołowe, łączniki prętów i łuki łożyskowe (standardowe i pod rozmiarem), zestawy głównych osłon łożysk (wszystkie położenia, standardowe i pod wymiary), zestawy osi kół i podkładek hamulcowych, układy camshaft i łożyska, kompletny pociąg zaworu, w tym ramiona rockerowe, wałów skalarnych, zaworów wlotowych i wydechowych, sprężyn zaworowych i przewodników, pompa mechaniczna Bosch zestawy i zestawy odbudowy, indywidualne wtryskiwacze paliwa (4-hole) oraz zestawy dyszy, wysokociśnieniowe przewody wtryskowe (na butlę), turbochłonne zespoły do regulacji ciężarówki D2866 LF, międzychłodzone rury powietrza, pompa olejowa, elementy chłodnicze i wymienniki ciepła, pompa wodna, termostat i obudowy, zestawy grzejników i chłodnic chłodniczych, zestawy biegów czasowych i zestawy przednich osłon, kompletne zestawy uszczelniające silnika, wszystkie uszczelnienia oleju i chłodziwa w położeniu.

Transmisja z 16-Speed

ZF 16S-130 oraz ZF 16 S-151 zespoły skrzyni biegów i elementy wewnętrzne potwierdzone przez płyty przekładniowe, zestawy biegów i pierścienie z użyciem układów wiązkowych i przesuwowych, zestawy łożysk igiełkowych i talerzowych, uszczelnienia i uszczelnienie obudowy skrzyni biegów oraz uszczelki oleju, jednostki PT do napędu śrubowego i dźwigowego, zespoły tarczy sprzęgowej, zestawy płytek ciśnieniowych i łożyska uwalniania, elementy napędu sprzęgającego (hydrauliczne i pneumatyczne).

6×4 Elementy napędu

Zespoły osi przedniej i tylnej oraz uniwersalne zestawy krzyżowe, zespoły różniczkowe osie tylnej (miejsca położenia przednich i tylnych błot), zestawy koronowych i pinezyjnych, zestawy wałków osi i uszczelnień oleju, zestawy obudowy kołowych i zestawów łożyskowych, w stosownych przypadkach elementy redukcyjne, tam gdzie są zamontowane, zawory zaworu na osie.

6×6 Dodatkowe elementy

Zbiornik różniczkowy osi przedniej, zespół stawów osie przedniej CV oraz zestawy odbudowy, zespoły skrzydeł przenośnych i elementy wewnętrzne, napięcie skrzyni biegowej, zespół napędu przedniego i przegubowe, zestawy uniwersalne, zestawy i łożyska wózków osi przedniej oraz wszystkie uszczelnienia napędu przedniej osi i uszczelki.

System hamowania

Zbiorniki bębnowe przednie i tylne hamulce, zestawy butów hamulcowych z okładziną (specyfikacja przednich i tylnych osi), zespoły hamulców hamulca oraz nastawników hamulcem, komory hamulcy serwisowej (przednio), sprężynowo-brugowe siłowniki do zaworu (z tyłu), przekaźniki i zawory przyspieszające, zespoły zaworów hamulcom dwukręgowym, zawór hamulciowy ręczny, zestawy suszarnicze i wkłady odsiewcze, zbiorniki powietrza i zaworki ściekowe, wszystkie pneumatyczne rurociągi i osprzęt.

Sterowanie, zawieszenie i kassja

ZF Servocom zestawy układów kierowniczych i zestawy naprawcze, pompy napędzane, łączniki trakcyjne i tory oraz końce, zestawy kijowe i kijownicze, hydrauliczne zestawy węży kierowniczych, przednie i tylne zespoły liści parabolicznych, sprężyn i zestawy buszujące, amortyzatory szkiełkowe, tylne zestawy grzbietu błotnego i krzaki, zestawy U-bolt, zestawy anty-rollowe zespoły barowe.

Kabina, układy elektryczne i elektroenergetyczne PT/Hydrauliczne

F90 konstrukcyjne elementy kabinowe, zespoły drzwi i szyby, zespoła przednich szyb, zestawy kabinowe, zespóły siedzenia, zespóły przyrządów i układy pomiarowe, alternatory i silniki rozruszników, okablowania, zestawy oświetleniowe, zestawy zbiorników paliwowych (jednolita i dwukonfiguracja), PTO skrzynia biegów, układy pomp hydraulicznych do obwodów trzpienia i dźwigów, hydrauliczne zespoły cylindry i zestawy uszczelnień, zestawy zaworów sterujących, zestawy węży hydraulicznych, wszystkie filtry, uszczelki i usługi materiałów eksploatacyjnych we wszystkich systemach.

SZCZEGÓŁOWE CZĘŚĆ BEZPOŚREDNICH Co obrona AB potrzebuje dokładnej odpowiedzi

Ze względu na złożoność wariantu w zakresie F90 ton MAN 26-tonne – dwie rodziny silników, dwie konfiguracje osi, wiele wariantów przekładni ZF oraz specyfikacje emisji Euro 0 i Euro 1 w ramach cyklu produkcyjnego 26.372 – dokładna identyfikacja części wymaga danych specyficznych dla danego pojazdu. Aby zapewnić precyzyjną, prawidłowo określoną notę, AB Defense zwraca się do klientów o następujące wnioski:

Numer podwozia pojazdu, numer silnika (potwierdzając wariant D2866 LF i specyfikację emisji), rok produkcyjny (miesiąc i rok), konfiguracja osi (6×4 lub 6×6), numer tablicy biegów, jeżeli wymagane są elementy skrzyni biegów, rodzaj nadwozia oraz specyfikacja PT/hydrauliczne, części wymagane opisem lub numerem części MAN, ilością, miejscem przeznaczenia dostawy i klasyfikacją naglącą.

Nasz zespół techniczny zwraca potwierdzenie specyfikacji, dostępność, dane o czasie prowadzenia oraz formalne cytatowanie w ciągu 24 godzin od otrzymania kompletnego zapytania. W przypadku organów udzielających zamówień publicznych w dziedzinie obronności wszystkie notowania zawierają dokumentację dotyczącą łańcucha dostaw oraz certyfikaty zgodności dla elementów krytycznych.

Najczęściej zadawane pytania MAN 26.372 Części zamienne

W jaki sposób MAN 26.372 odnosi się do innych samochodów ciężarowych AB Defense wspiera? 26,372 jest top-output 26-tonowy wariant w zakresie MAN F90. Wykorzystuje silnik D2866 LF — całkowicie inną rodzinę silników niż D2566 MTH w MAN 26.281, oraz z silników o niższej wydajności w MAN 16.220, 16.210 i 16.270. Obrona AB obejmuje wszystkie te platformy i utrzymuje ścisłe zróżnicowanie rodziny silników między nimi wszystkimi.

Czy na 26.372 można używać D2566 komponentów z 26,281? Nie. D2566 (125 mm, 11,413 litra) i odziana D2866 (128 mm), 11,967 litrów) to różne rodziny silników. Pistony, liczniki cylindryczne, pręty łączące, pompy wtryskowe, wtryskiwacze i głowice butli są niezgodne. Obrona AB wskazuje rodzinę silników na podstawie numeru silnika na etapie badania.

Czy okres produkcji w latach 1990–1996 ma wpływ na specyfikację części? Tak, przede wszystkim w normie emisji: pojazdy produkowane przed około 1993 r. są specyfikacją Euro 0; późniejsza produkcja to Euro 1. Euro 1 D2866 LF wprowadziło zrewidowaną kalibrację pompy wtryskowej oraz w niektórych specyfikacjach zmieniono turbodmian. Obrona AB potwierdza dokładny rok produkcji przed dostawą wtrysku lub przymusowych komponentów indukcyjnych.

Czy AB Defence dostarcza części do wariantu 6×6? Tak. Wariant 6×6 wprowadza oś przednią napęd, skrzynkę przenośną oraz stawy CV przedniej osi, które nie są obecne na osi 6×4. Wszystkie dodatkowe składniki specyficzne dla 6×6-specific są objęte.

Czy AB Defence dostarcza części zarówno dla podmiotów cywilnych, jak i obrony? Tak. Systemy mechaniczne MAN 26.372 są identyczne w służbie cywilnej i wojskowej. Proces dokumentacji obrony AB – zapewnienie identyfikowalności łańcucha dostaw i certyfikatów zgodności – spełnia wymogi dotyczące zarówno audytu zamówień komercyjnych, jak i kontroli zamówień publicznych w dziedzinie obronności.
