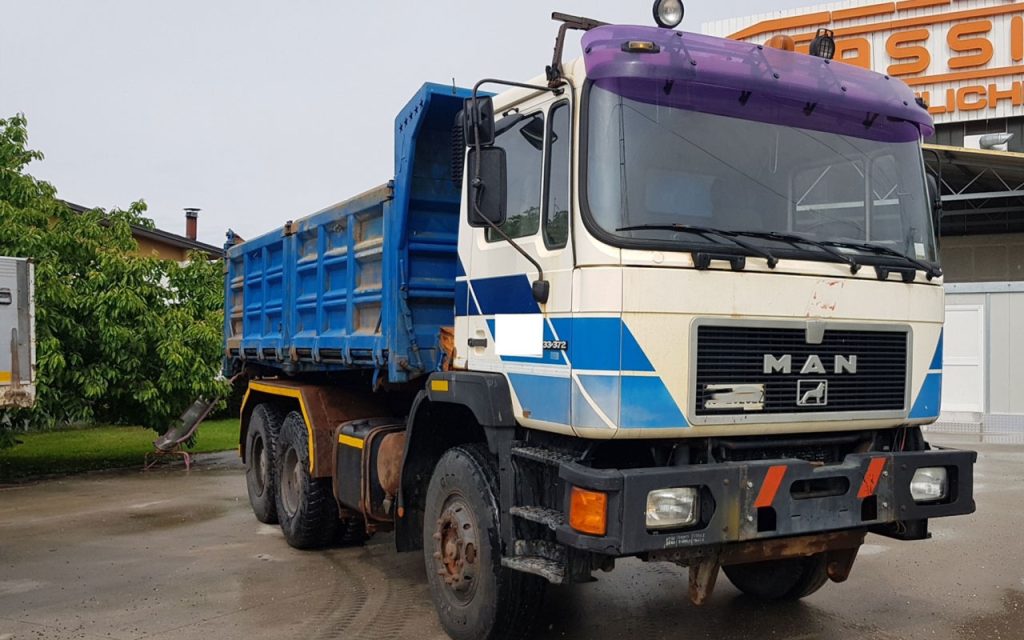

MAN 33.372

El MAN 33.372 es una plataforma de camiones y tractores pesados de la renombrada serie MAN F90, diseñada especialmente para operaciones exigentes en el segmento del peso bruto del vehículo (GVW) de 33-tonne toneladas.

Solicitar una cita

Desde el número de modelo hasta la lista de partes: Lea los 33.372 Correctamente

Cada número de modelo MAN F90 es una especificación técnica comprimida. Obtenerlo justo antes de abrir un catálogo de piezas es la diferencia entre un componente correctamente suministrado y un mal orden caro — y es donde comienza el compromiso técnico de AB Defence con cada consulta.

En 33.372El prefixo 33 Identifica la clase de peso del vehículo: 33 000 kg. Esto coloca inmediatamente al vehículo por encima de la clase de 26-tonne toneladas representada por los 26.281 y 26.372 — y que el paso de 7-tonne toneladas GVW no es incidental. Requiere un marco de chasis más pesado, conjuntos de ejes revalorizados calificados para transportar cargas mayores, un conjunto de embrague más grande que coincida con los pares más altos del tren de tracción y un sistema de acoplamiento de quintas ruedas en la variante del tractor DFS calificado con las cargas de acolamiento exigidas por combinaciones de semirremolques en la gama de 33-tonne toneladas GCW. Cada una de estas actualizaciones tiene implicaciones directas en la adquisición de piezas, y ninguna de ellas se comparte con los modelos de 26-tonne toneladas a continuación.

El suffix .372 Confirma el nivel de salida del motor: Acerca de 370 DIN-HP, correspondiente a la producción de 272 kW del MAN D2866 LF05 — la subvariante específica de la familia D2866 montada en el F90 33.372, según lo confirmado por la entrada de la base de datos de denominación del tipo de vehículo. El sufijo LF05 dentro de la familia D2866 denota una configuración de calibración e inyección específica dentro del rango más amplio D2866 LF, y importa: Los ajustes de la bomba de inyección, las especificaciones del turbocompresor y los parámetros de suministro de combustible se calibran a esta subvariante. Piezas generadas genéricamente contra їD2866ї sin LF05 especificaciones de inyección o turbocompresor incorrectas para el riesgo de confirmación.

La defensa AB resuelve a este nivel de precisión de la subvariante en cada consulta relacionada con el motor para el 33.372, usando datos de la placa del chasis y número del motor para confirmar la especificación LF05 antes de que se recomiende cualquier componente del grupo motopropulsor.

El perfil de la plataforma: El F90 33.372 en su contexto de trabajo

Un tractor construido para 33-Tonne toneladas de trabajo semitradero

El DFS Clasificación del cuerpo - El gasoducto Sattelzugmaschine, literalmente tractor de sella de chasis diesel — identifica la configuración de producción primaria del 33.372 como una unidad de tractor semirremolque. En esta configuración, la identidad operativa del vehículo está definida por su acoplamiento de quinta rueda, su calificación GCW y el rendimiento sostenido de tracción del D2866 LF05 a lo largo del gradiente y los ciclos de carga que exige el transporte pesado europeo. La clase GCW de 33-tonne toneladas cubrió la mayoría del trabajo general de transporte pesado dentro de los límites reglamentarios europeos del período —transporte agregado, entrega de bobinas de acero, movimientos de contenedores, madera y materiales de construcción— y el F90 33.372 DFS se posicionó precisamente dentro de este envoltorio de trabajo.

Lo que distingue al 33.372 del 26.372 en este contexto de transporte no es simplemente un número GVW valorado. La sección transversal del chasis es más pesada, la estructura de montaje de la quinta rueda lleva mayores cargas verticales y dinámicas, y todo el ensamblaje del bogie trasero —espacio entre ejes, calificaciones de resorte, especificaciones de los rodamientos del hub— está diseñado para las cargas por eje más altas que resultan de un GCW de 33-tonne toneladas. Un profesional de la adquisición de piezas que comprenda este paso estructural no intentará cruzar los conjuntos traseros del resorte del bogie o los componentes del eje de un modelo de 26-tonne toneladas a una aplicación de 33-tonne toneladas — y el equipo técnico de AB Defence aplica sistemáticamente esta distinción en cada solicitud de componente estructural y chasis.

Configuración de Tipper Rigid DFAS

El El DFAS Clasificación del cuerpo - El motor de gasolina Allradantrieb Sattelzugmaschine o en la aplicación de tipper rígido, el chasis rígido con todo eje — identifica la variante de tracción total 6×6 del 33.372. En la configuración rígida del bastidor en el chasis GVW de 33-tonne toneladas, el DFAS proporciona la capacidad de tracción y carga útil requerida para la explotación de canteras, construcción de presas y ingeniería civil a granel en condiciones de terreno donde el bogie con motor 6×4 estándar no puede mantener el progreso hacia adelante de manera fiable. La adición del eje de tracción delantera, la caja de transferencia y el conjunto del eje de transmisión delantero introduce un conjunto de componentes sin equivalente en el tractor DFS — componentes que AB Defence cubre completamente e identifica separadamente de la lista de piezas del tren de tracción 6×4

La industria civil alcanza: Construcción, Minería y Logística en Múltiple

El 33.372 ha servido en todo el espectro de aplicaciones de la industria pesada civil que definen el extremo superior del rango rígido y tractor F90 En la construcción, ha operado como el tractor de transporte pesado primario en proyectos de autopistas e infraestructuras en toda Europa, Oriente Medio y África. En la minería, las capacidades 6×6 y 33-tonne toneladas de GVW del DFAS han hecho de ella un activo productivo en las carreteras de transporte en condiciones de superficie sub-optimales. En la logística a granel, el tractor DFS en combinación con un semirremolque de GCW máximo ha servido a las cadenas de suministro de agregados, acero y materiales de construcción que demandan las estaciones de construcción.

Para los operadores de flota en estos sectores, el MAN F90 33.372 representa la categoría de vehículo que es demasiado productiva y mecánicamente sólida para retirarse, pero cuyas piezas de suministro de redes comerciales principales se han contraído constantemente a medida que la flota ha envejecido. Esta es precisamente la brecha de suministro que AB Defence aborda, no mediante la improvisación de catálogos genéricos, sino a través de una infraestructura de adquisiciones construida específicamente para la generación F90 en su gama completa de motores y tractores.

Aplicaciones de Ingeniería Militar y Defensa

La relación de la generación MAN F90 con la adquisición militar está documentada a través del programa Bundeswehr de categoría 1 A1, bajo el cual desde 1988 las fuerzas armadas alemanas ordenaron 1.100 modelos Cat 1A1 que incorporaban componentes comerciales de la gama MANęs F90. Esta confianza institucional en los componentes comerciales F90 para aplicaciones militares extendió la utilidad 33.372 %)s a la contratación de apoyo logístico e ingeniero de defensa, donde la combinación de un GVW de 33-tonne toneladas, el sistema de inyección mecánica mantenible sobre el terreno D2866)s y la verdadera movilidad off-road 6×6 crearon una plataforma capaz de mantener trabajos de apoyo logístico pesado y técnico de combate.

En la configuración del tractor, el 33.372 ha servido como motor principal en la contratación de logística de defensa, tirando de combinaciones de semirremolques que transportan equipos militares, proactores de combustible y almacenes de ingeniería a través de líneas de suministro donde se requieren operacionales pesos combinados de 33-tonne toneladas. En la configuración de tipper, la variante del DFAS ha soportado tareas de ingeniería de campo incluyendo construcción de base, preparación de rutas y manipulación de materiales a granel. La bomba mecánica de inyección Bosch D2866 LF05 —que no requiere ninguna infraestructura de diagnóstico electrónico para mantener y funcionar con equipo de taller estándar— ha sido un ventaja operacional en entornos de mantenimiento implementados en múltiples teatros.

especificaciones técnicas

El D2866 LF05: ¿Qué cambia la designación subvariante?

La familia de motores D2866 abarca una amplia gama de especificaciones de salida a través de sus aplicaciones industriales y camiones — desde el LF en su camión base F90 afinando a través de subvariantes progresivamente refinadas hasta las especificaciones más altas de salida ajustadas a las aplicaciones más pesadas del tractor en la gama F90 El LF05 Describe la calibración específica adaptada al MAN F90 33.372 de producción.

Dentro de la familia LF D2866, las diferencias de subvariantes incluyen los ajustes de calibración de la bomba de inyección, las especificaciones de los ajustes del turbocompresor (afectando las dimensiones de la rueda de la turbina y el compresor y la puerta de desperdicio o las configuraciones de geometría variable cuando proceda), y en algunas variantes, la configuración del circuito de refrigeración del aire de carga. Estas diferencias no son visibles de la inspección externa — dos motores D2866 de diferentes subvariantes LF pueden parecer idénticos externamente mientras tienen diferentes características de tiempo de inyección y diferentes especificaciones de flujo del turbocompresor. El montaje de una bomba de inyección calibrada a una subvariante diferente D2866 LF alterará la curva de potencia del motor y puede causar sobrealimentación, bajoalimentación o un comportamiento incorrecto de emisión de humo bajo carga.

La defensa AB resuelve la identificación de la subvariante D2866 desde el número del motor sellado en el bloque del motor antes de recomendar cualquier sistema de inyección o componente turbocompresor. Los clientes que proporcionan los datos del número de motor con su consulta reciben recomendaciones de sub-variante-exactitud de piezas. Los que no pueden proporcionar inmediatamente un número de motor son guiados por nuestro equipo técnico a través del proceso de identificación antes de que cualquier componente sea generado.

El paso del chassis de 33-Tonne toneladas: Diferencias estructurales que afectan a las partes

La diferencia estructural entre el chasis 33-tonne de 26-tonne toneladas y F90 toneladas no se limita a la clasificación GVW estampada en la placa de datos. Se ejecuta a través de múltiples conjuntos interrelacionados cuyas especificaciones de piezas difieren de los equivalentes de 26-tonne toneladas, y en los que la sustitución comprometería la integridad estructural o el rendimiento operativo.

Frame de Chassis: Los rieles del marco longitudinal principal en el 33.372 llevan una sección transversal más pesada que la del 26.372. Componentes montados en el marco —submarco de quinta rueda en el tractor DFS, pivote del cuerpo inclinado y conjuntos de bisagra en el rígido DFAS— están dimensionados al marco de 33-tonne toneladas, y el hardware de sustitución debe coincidir con la sección transversal del marco en lugar de ser generado genericamente con las especificaciones del marco F90

Ascensión de la parte posterior y bogie: El bogie trasero en tandem en el 33.372 está calificado para las cargas por eje que genera un GVW de 33-tonne toneladas. Los ensamblajes de resorte trasero, los conjuntos de boquillas en U, los ejes de tronnión y las especificaciones de los rodamientos de hub se actualizan en consecuencia. AB Defence identifica la especificación correcta del eje trasero de la documentación del chasis antes de suministrar cualquier componente bogie, y no provee partes traseras de las especificaciones de 26-tonne toneladas para aplicaciones de 33-tonne toneladas.

Fifth wheel coupling y sub-frame (Tractor DFS): La quinta rueda en la DFS 33.372 se califica para las cargas de acoplamiento generadas por combinaciones de semirremolque totalmente cargadas a 33-tonne toneladas GCW. El montaje del sub-armado y la especificación de la placa de quinta rueda son piezas de aplicación de 33-tonne toneladas. AB Defence suministra equipos de quinta rueda, hardware de montaje y elementos de contacto kingpin-to-quinta rueda que se desgastan específicamente para la aplicación de 33-tonne toneladas.

La reunión de Clutch: Las especificaciones del disco de embrague y la placa de presión en el 33.372 se corresponden con la salida del par D2866 LF05 y las cargas del tren de transmisión de 33-tonne toneladas. Estas especificaciones difieren de los conjuntos de embrague en aplicaciones de 26-tonne toneladas y no deben sustituirse entre las clases GVW.

MAN 33.372 Componentes de ahorro

D2866 El motor LF05

AB Defence proporciona la gama completa de componentes del motor D2866 LF05: conjuntos individuales de cabeza de cilindro por cilindro y conjuntos de juntas de cabeza pareados, pistones (128 mm perforado — estándar y sobredimensionado), kits de forro de cilindro húmedo, conjuntos de anillos de pistón, pernos y circunvalos de gudgeon, conjuntos con barras de conexión y conchas de rodamientos grandes (estándar y bajo tamaño), conchas principales de rodamientos (todas las posiciones), conjuntos de cigüeñales y lavadoras de impulso, conjuntos y rodamientos de ejes de leva, tren completo que incluye brazos y ejes de roqueros, empujones, válvulas de entrada y de escape, resortes y guías, conjuntos mecánicos de bombas de inyección Bosch y kits de reconstrucción (calibración específica LF05-specific), inyectores individuales de combustible con boquillas y conjuntos de boquillas de cuatro agujeros, líneas de inyección de alta presión por cilindro, conjuntos de turbocompresor para especificación de camión D2866 LF05, conjuntos intercooler y tubos de aire de carga, conjuntos bomba de aceite del motor, conjuntos refrigeradores de aceite, conjuntos Bomba de agua, termostato y carcasa, conjuntos completos de radiadores y tubos refrigerantes, conjuntos cronometradores y conjuntos frontales de cubierta, conjuntos completas de juntas de revisión del motor y sellos.

ZF 16-Speed Speed Gearbox y Clutch

Ensamblajes de la caja de cambios ZF 16S-130 y ZF 16S-151 confirmados por placa de cambio, conjuntos de engranajes internos y anillos de sincronización por posición, conjuntos del horquilla del selector y de la barra de desplazamiento, conjuntos para todas las posiciones del eje, sellos de entrada y salida del eje y juntas de alojamiento, unidades PTO para aplicaciones de grúa y accionamiento de carrocería, conjuntos con disco de embrague combinados con la aplicación 33.372 D2866 LF05, ensamblaje de la placa de presión y rodamientos de liberación, componentes del actuador de embragues (elementos de circuito hidráulicos y neumáticos).

6×4 Drivetrain – Configuración de tractor DFS

Conjuntos delanteros y traseros del eje de apoyo y conjuntos universales de juntas cruzadas, conjuntos diferenciales del bogie del tandem trasero (posiciones delanteras y traseras) clasificados como cargas por eje de 33-tonne toneladas, conjuntos de rueda de la corona y piñón, conjuntos del eje y sellos de aceite, conjuntos para el hub de la rueda y kits de rodamientos con especificación de 33-tonne toneladas; conjuntos de reducción del hub donde estén instalados, componentes de bloqueo diferencial cuando estén especificados, conjuntos y componentes de acoplamiento de quinta ruedas, hardware de montaje del subcuadro de quintas ruedas, componentes de desgaste del kingpin y kits para inspección.

6×6 Drivetrain - Componentes adicionales de DFAS All-Wheel Drive

Ensamblaje diferencial del eje de accionamiento delantero y sellos asociados, conjuntos de juntas CV del eje delantero y kits de reconstrucción de la junta de velocidad constante, conjuntos del caso de transferencia y actuadores de compromiso, conjuntos y juntas universales del eje delantera, conjuntos para el eje delantero del eje y kits para rodamientos, todos los sellos y junta de aceite del eje de transmisión delantera.

Sistema de frenado

Conjuntos de tambores de freno delanteros y traseros (especificación de 33-tonne toneladas — confirmar la calificación del eje antes del suministro), conjuntos de zapatos de freno con forro para las posiciones del eje delantero y del tandem trasero, conjuntos de ejes de cámaras de frenos y unidades de ajuste automático, cámaras de frenado de servicio (essios delanteros), actuadores de freno de resorte (tandem posterior), válvulas de relé y acelerador, conjuntos del freno de pie de doble circuito, válvula de freno a mano, conjuntos secadores de aire y cartuchos desecantes, tanques de reserva de aire y válvulas de drenaje, todos los tubos neumáticos y accesorios sindicales.

Guía, suspensión y chassis

Conjuntos de equipos de dirección y kits de reparación completos, conjuntos de bombas de dirección hidráulicas, arrastre de enlace y conjuntos de barras de pista con extremos de varilla de vía, conjuntos paranockle de dirección y conjuntos backpin, conjuntos hidráuticos de manguera de dirección, conjuntos frontales parabólicos de mola (calificación de 33-tonne toneladas), conjuntos de broches y bushing, amortiguadores, conjuntos traseros de bogie parabólico de resorte (primaria y secundaria, posiciones delantera y posterior de bogie — calificación de 33-tonne toneladas), conjuntos trasero de bogie U-bolt y hardware de resorte, conjuntos del eje de trunnio y troncos, componentes cruzados de bogie, conjuntos de barras antiroll cuando estén montados.

Cab, sistemas eléctricos y anciilares

MAN F90 componentes estructurales y de vidrio de la cabina, conjuntos de puertas, parabrisas y vidrio lateral, montaje de la cabina y mecanismo de inclinación hardware, conjuntos del asiento, clusters de instrumentos y unidades de medidores, alternadores (sistema 24V — múltiples calificaciones de salida por año especificado), motores de arranque (24V, 5,4 kW — confirmados a partir de los datos de aplicación D2866 LF05), montajes de cableado, montajes de iluminación, tanques de combustible (configuración única y doble), unidades de cambio PTO para grúa y accionamiento de punta, montajes hidráulicos de bomba y cilindros, montajes válvulas de control y conjuntos de mangueras hidráulicos, todos los consumibles de servicio incluyendo aceite, combustible y elementos de filtro de aire, conjuntos de juntas y sellos de eje en todos los sistemas.

La posición de AB Defence en el mercado de piezas MAN F90

La generación MAN F90 abarca un período de producción que terminó con la introducción del F2000 en 1994, pero los vehículos de esta gama siguen operativos en número significativo en inventarios civiles y militares a nivel mundial. Las razones son bien comprendidas en la industria: la simplicidad mecánica y la usabilidad del campo de la familia de motores D2866; la robustez y amplia infraestructura de servicio de la transmisión ZF 16S; y la longevidad estructural del chasis F90 en aplicaciones que habrían retirado una plataforma menos robusta años antes.

AB Defence ha construido su capacidad de piezas F90 no como un ejercicio de una sola plataforma, sino como un especialismo cruzado que cubre el MAN 16.220, 16.210, 16.270, 26.281, 26.372 y ahora el 33.372 como una extensión consistente del mismo conocimiento de arquitectura de la familia de motores y tractores. Esta anchura significa que los operadores que gestionan flotas mixtas F90 —que suelen incluir modelos de 26-tonne toneladas y 33-tonne toneladas junto con vehículos más ligeros de 16-tonne toneladas— trabajan con un solo contacto técnico que entiende las distinciones entre estos modelos a nivel de componente, no sólo a nivel de categoría GVW.

El 33.372 introduce la dimensión adicional de la interfaz semirremolque del tractor —sistemas de quinta rueda, gestión del desgaste del motor y hardware de carga de acoplamiento— que los modelos rígidos más ligeros no requieren. AB Defence cubre esta dimensión como elemento integrado de la capacidad de 33.372 piezas, no como una reflexión posterior anexa a una lista de piezas de camiones rígidos.

Para las autoridades de adquisiciones de defensa y los contratistas logísticos militares, el proceso de documentación de AB Defence proporciona la trazabilidad de la cadena de suministro y certificados de conformidad para los componentes críticos en todas las piezas MAN 33.372 suministradas, cumpliendo con los requisitos de cumplimiento de los procesos de auditoría de adquisiciones militares, al tiempo que proporciona la precisión técnica que un especialista de generación F90 trae a cada transacción.

Preguntas frecuentes MAN 33.372 piezas de repuesto

¿Cuál es el motor preciso equipado con el MAN 33.372? El MAN D2866 LF05 — una subvariante específica de la familia D2866 en línea-seis, 11.967 cc, orificio de 128 mm, 272 kW / 370 CV, produciendo un par pico de aproximadamente 1.500 Nm. El sufijo LF05 identifica una calibración específica de la bomba de inyección y especificación del turbocompresor dentro del rango D2866 LF. La verificación del número del motor es necesaria antes de que AB Defence recomiende componentes de inyección o turbocompresor para esta plataforma.

¿Cómo se diferencia el 33.372 del 26.372 para la adquisición de piezas? Clase GVW (33.000 kg vs 26,000 kg), clasificación del cuerpo (tractor DFS y tracción total del DFAS vs configuraciones rígidas de carga/timbre), sección transversal del marco del chasis, calificaciones de resorte trasero del bogie, especificaciones de los soportes del eje, especificación de montaje de embrague y sistema de acoplamiento de quinta rueda — todos difieren entre los dos modelos. La familia de los motores (D2866) se comparte, pero se requiere confirmación subvariante. Ningún componente trasero o estructural debe obtenerse de fuentes cruzadas entre las dos clases GVW sin confirmación técnica específica.

¿Qué transmisión está equipada? Manual de velocidad de 16-speed velocidades ZF — típicamente el ZF 16S-130 o ZF 16S-151 dependiendo de la fecha de producción y especificación. AB Defence identifica la variante exacta del número de placa de cambio antes de suministrar cualquier componente interno de la caja de cambios.

¿Tiene AB Defence componentes de suministro para la variante 6×6 DFAS? Sí sí. El eje de transmisión delantera, el caso de transferencia, el eje de transmisión frontal y los conjuntos de junta CV específicos del DFAS están cubiertos además de la gama completa de piezas del tren de transmisión 6×4

¿Puede AB Defence suministrar componentes del sistema de cinco ruedas para el tractor DFS? Sí — los conjuntos de acoplamiento de quinta rueda, el hardware de montaje, los componentes del sub-marco y los elementos de desgaste kingpin están dentro de la defensa AB 33.372 Cobertura DFS.

¿Qué documentación se proporciona con MAN 33.372 piezas? Todos los suministros de AB Defence incluyen registros de rastreabilidad de cadena completa. Para la adquisición militar y de defensa, se proporcionan como estándar certificados de conformidad para los componentes críticos y paquetes de datos técnicos. Las cotizaciones incluyen confirmación del número de parte, datos de especificación, país de origen y tiempo de entrega.

¿Qué información de vehículo es necesaria para presentar una encuesta? Número de placa de chasis, número de motor (para confirmar la subvariante D2866 LF05 y especificación de emisiones), mes y año de producción, clasificación del cuerpo (tractor DFS o rígido DFAS), configuración del eje, número de placa de cambio donde se requieren partes de transmisión, partes requeridas por descripción o número de pieza MAN, cantidades, destino de entrega y clasificación de urgencia.
