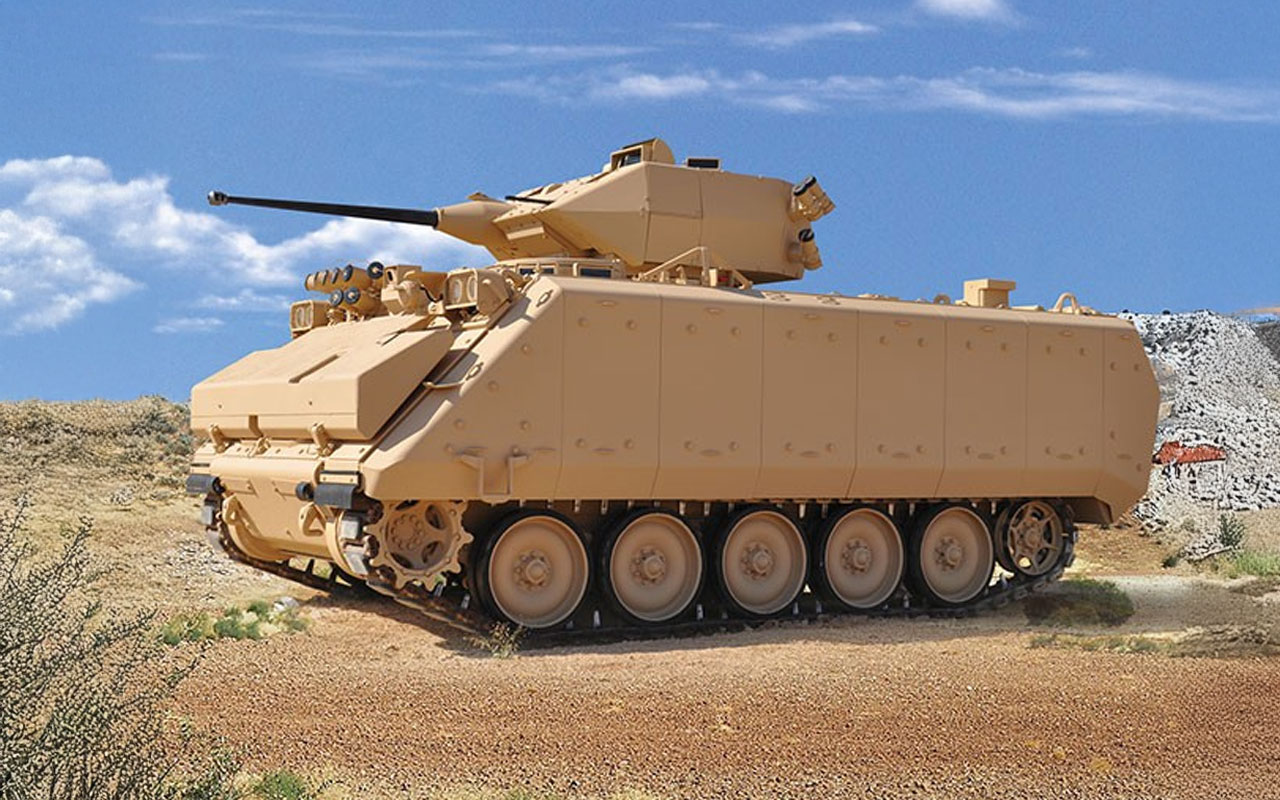

Programa de modernización M113

Un examen a fondo del ecosistema de modernización M113, que abarca la evolución del campo de batalla, mejoras de supervivencia, mejoras de movilidad, transformación digital y estrategias de mantenimiento a largo plazo para una de las plataformas blindadas más operadas de la historia militar.

Solicitar una cita

¿Por qué el mercado de modernización M113 sigue siendo importante en 2026?

Pocos sistemas de armas en la historia militar han permanecido operativos relevantes durante más de seis décadas. El M113 Armored Personnel Carrier es uno de ellos. Con más de 80.000 vehículos en servicio mundial en más de 40 variantes reconocidas, la familia M113 desempeña un papel clave en los ejércitos de al menos 44 países. Solo esa cifra explica por qué el mercado mundial de piezas de recambio y modernización M113 sigue generando contratos que valen cientos de millones de dólares anuales — y no muestra signos de ralentización.

El argumento económico es sencillo. Al aprovechar la plataforma M113 existente —de la cual miles permanecen en el servicio global— los ejércitos pueden lograr mejoras significativas en la letalidad, la supervivencia y la relevancia operacional sin comprometerse a los altos costos asociados con la adquisición de IFVs de nueva generación. Para las oficinas de adquisiciones de defensa que operan bajo presupuestos limitados, esa ecuación es cada vez más atractiva. El resultado es una demanda global sostenida de paquetes de modernización M113, kits de actualización, servicios de revisión y las piezas de repuesto necesarias para apoyar todo lo anterior.

AB Defence suministra piezas de repuesto y componentes M113 a operadores de defensa, contratistas principales y organizaciones de mantenimiento autorizadas en todo el mundo. Esta página documenta el paisaje técnico y operativo completo de la modernización del M113 — su historia, ingeniería, programas activos, y los componentes específicos en los que proporcionamos soporte para adquisiciones.

Parte I: Historia de la plataforma y base de ingeniería

El Mandato de Desarrollo (1954-1960)

El M113 nació de lecciones absorbidas en la Guerra de Corea y la doctrina de mecanización del Ejército después de la guerra. A mediados de la década de 1950s, los Estados Unidos. El Ejército emitió especificaciones para un APC totalmente rastreado y completamente cerrado que podría coincidir con la movilidad cross-country de los tanques contemporáneos, permitiendo que la infantería mecanizada y la armadura funcionen como un equipo cohesivo de armas combinadas. El vehículo tenía que ser anfibio, aerotransportable y mantenerse en condiciones de campo por soldados con entrenamiento técnico básico.

FMC desarrolló dos prototipos APC, conocidos como los T113 y T117. El T113 fue construido de aluminio y por lo tanto fue mucho más ligero que el acero T117, permitiendo su uso en operaciones aéreas. El Ejército se complació con el rendimiento general del T113 y concedió a FMC el contrato de producción. Esta decisión hizo del M113 el primer vehículo militar blindado construido principalmente de aluminio — una innovación estructural e industrial que definió su clase de peso y perfil logístico para el próximo medio siglo.

El primer prototipo se completó en 1957, y el vehículo entró oficialmente en servicio operativo con los Estados Unidos. El ejército en 1960. La producción se acabó inicialmente en las instalaciones de FMC San Jose, California, más tarde con la fabricación autorizada establecida en OTO Melara en La Spezia, Italia, y BMF en Bélgica — creando la base de producción distribuida que eventualmente sustentaría un ecosistema mundial de piezas de recambio.

La experiencia de ACAV: Vietnam y el nacimiento de la innovación táctica (1965-1975)

La guerra de Vietnam fue el crucible operativo del M113 Lo que comenzó como un taxi de batalla — un vehículo destinado a entregar infantería al borde del contacto y luego retirar— rápidamente evolucionó en una plataforma de combate de primera línea. Unidades mecanizadas de caballería estadounidenses en el delta del Mekong descubrieron que la capacidad anfibia M113 , combinada con su flotabilidad del casco de aluminio, lo hacía especialmente adecuado para operaciones de campo de paddy donde ningún vehículo de ruedas podía operar.

Los ACAV M113 y otras variantes demostraron su éxito en las selvas y arrozales de Vietnam. Además de ser utilizado directamente en operaciones contra las fuerzas enemigas, el Ejército utilizó ACAVs M113 en misiones de escolta de convoyes, donde su potencia de fuego podría interrumpir rápidamente una emboscada enemiga. Los kits ACAV (Véhiculo de asalto a la caballería armada) —compuestos por escudos adicionales para el comandante M2 Browning y dos ametralladoras adicionales M60 7,62 mm en la escotilla de carga— transformaron el APC estándar en una plataforma de apoyo al fuego capaz de involucrar a la infantería desmontada con un efecto considerable.

Vietnam expuso las limitaciones más graves del M113 El motor de gasolina Chrysler 75M fue un peligro de fuego significativo cuando se derrumbó. Las cabezas de guerra RPG-7 podrían penetrar el agujero de aluminio en la mayoría de ángulos de compromiso. Y la posición expuesta del comandante mientras operaba el calibre .50 significaba que las bajas de la tripulación eran desproporcionadamente altas. Estas lecciones operacionales guiaron directamente el programa de modificación A1 y establecieron la filosofía de ingeniería que guiaría todas las actualizaciones subsiguientes: maximizar lo que puede llevar el agujero al tratar su perfil de vulnerabilidad fundamental.

Evolución de variantes: M113 a través de M113A3

La familia M113 evolucionó a través de cuatro estándares primarios de producción, cada uno abordando las deficiencias identificadas en el combate y el servicio ampliado:

M113 (1960): Variante de producción inicial. Chrysler 75M motor de gasolina con aire refriado, 209 hp. Allison TX-100 transmisión automática de tres velocidades. La tripulación de dos y 11 pasajeros. Armas estándar: un M2 Browning HMG de 12,7 mm en el montaje del pico, operado por el comandante con la cabeza y el torso superior expuestos. Amphibio sin preparación. C-130 de transporte aéreo.

M113A1 (1964): La actualización única más consistente en la historia de la plataforma. El motor diesel M113A1 reemplazó el modelo original en producción, introduciendo el motor Detroit Diesel 6V53 que ofrece un rendimiento mejorado y un riesgo de incendio significativamente reducido en comparación con el original a gasolina. El diesel de seis cilindros y dos tiempos en desarrollo de 212 CV se convirtió en la central eléctrica que la mayoría del mundo sigue operando flotas M113 Esta variante se exportó en cantidades enormes a lo largo de finales de los años 1960s y 1970s, y representa el segmento más grande de la flota operacional global hoy día.

M113A2 (1979): Un paquete de mejoras automovilísticas en lugar de cambios estructurales. Geometría de suspensión actualizada, capacidad mejorada del sistema de refrigeración, amortiguadores revisados en todas las estaciones de ruedas de la carretera y disposiciones de protección mejoradas de la NBC. La mayoría de la familia M113 que vio el servicio durante la Tormenta del Desierto fueron vehículos de nivel A2 con baja potencia — un hecho que aceleró directamente el programa A3 El FAS.org

M113A3 (1987): La actualización más completa de los estándares de la fábrica en la historia de la plataforma. El paquete estándar A3, o paquete RISE (Mejora de la fiabilidad de los equipos seleccionados), incluye un sistema de propulsión actualizado, controles del conductor mucho mejorados, tanques de combustible externos y un alternador de 200 ampères con cuatro baterías. Las mejoras adicionales de A3 incluyen la incorporación de forros de supresión de spall y provisiones para el montaje de armadura externa.

El corazón técnico de la actualización A3 es la sustitución del tren de potencia. El paquete de conversión A3 contiene todos los componentes necesarios para instalar el OEM o EE.UU. El gobierno suministró el motor turbochargado 6V53T y la transmisión X200-4/4 . La nueva transmisión hidrostática permite el uso de un motor turbo de 275 CV más potente Detroit Diesel 6V53T, y elimina el caso de transferencia y diferencial controlado. El paquete del grupo motor RISE aumenta la economía de combustible, la aceleración, la velocidad de escalada de colinas y las capacidades de frenado.

Críticamente, el desplazamiento de la transmisión TX-100-1 a la unidad hidrostática X200-4 (y posteriormente X200-4A) eliminó el sistema de dirección de barra de bastón que había requerido una resistencia significativa de la parte superior del cuerpo para funcionar eficazmente, sustituyéndola por un volante convencional. Este único cambio redujo dramáticamente la fatiga del conductor durante las fases de movimiento largo y mejoró la maniobra de precisión en terreno cercano.

La producción duró de 1987 a 1992, en el que se fabricaron más de 6.000 nuevos M113A3. Además, miles de modelos anteriores M113s fueron convertidos en el estándar A3

Parte II: especificaciones técnicas

El aluminio de Hull: Beneficios de ingeniería y limitaciones protectoras

La aleación de aluminio 5083 usada en el casco M113 es la misma clase históricamente utilizada en la construcción de buques marítimos — seleccionada por su combinación de soldabilidad, resistencia a la corrosión y relación fuerza/peso. Su uso en el M113 fue verdaderamente pionero en 1960, permitiendo que un vehículo de combate fuera transportado por aire y caído por los aviones de transporte en un momento en que todas las plataformas comparables eran de acero.

El tránsito se entiende bien: Aluminio requiere aproximadamente tres veces el grosor de sección para que coincida con el rendimiento balístico del acero a niveles de protección equivalentes. El casco de base M113 proporciona protección contra las estacas de munición y artillería de 7,62 mm. No protege contra 12,7mm AP, disparos de ametralladoras pesadas, ojivas RPG o IEDs — amenazas que han definido los entornos operativos en los que se han desplegado los M113 desde la década de 1980.

Esta escasez de protección es el principal motor de cada grave programa de modernización. El hallo proporciona el envelope volumétrico; Los actualizadores se enfrentan a su déficit de supervivencia.

Parte III: El programa M113A3 RISE - El templo para la modernización global

Comprender el programa M113A3 RISE es un contexto esencial para evaluar cualquier esfuerzo de actualización subsiguiente. El paquete RISE estableció tanto la metodología de ingeniería como los parámetros de rendimiento para los cuales se miden todos los esfuerzos posteriores de modernización.

La actualización se llevó a cabo para mejorar el rendimiento general de la flota M113, remediando sus deficiencias en términos de protección y movilidad. Con una potencia del motor y velocidad máxima más bajas en comparación con el M1 Abrams MBT y el M2 Bradley IFV, el M113A2 se quedó detrás de sus homólogos. Sin embargo, reemplazar toda la familia M113 con variantes Bradley resultó ser técnica, logística y financieramente impracticable. La decisión fue tomada en 1984 para actualizar los M113s en lugar. Reconocimiento del ejército

El programa RISE realizó los siguientes cambios de ingeniería:

La propulsión: Detroit Diesel 6V53T motor turbo (275 CV) reemplazando el 6V53 aspirado naturalmente (212 CV). La variante turbocargada desarrolla un mayor par en RPM inferior, mejorando el escalado de colinas y la aceleración bajo carga. El motor es compatible con el bus CAN en las etapas de producción posteriores, permitiendo la lectura diagnóstica en la estación del conductor.

La transmisión: La unidad hidrostática de Allison X200-4A sustituye a la serie TX-100 El diseño hidrostático permite una dirección infinitamente variable sin cambios discretos de engranajes durante el giro, y elimina el caso de diferencial controlado y transferencia — reduciendo el número de componentes del tren motor y los modos de fallo asociados. El X200-4A está calificado para hasta 265 CV continuos, y transmite la salida del motor a través de rangos inversos de cuatro velocidades hacia adelante y dos velocidades.

Control de conductores: Roda de conducción convencional que reemplaza los tapones de levante-bar. Sistema de frenado de potencia. Nuevos instrumentos de conductor con indicadores de diagnóstico del motor.

Los Lineros de Spall: Paneles de composición Kevlar/nylon internos apoyados por poliurea conectados a las superficies interiores de los huevos. Estos no mejoran la resistencia balística primaria del casco, sino que reducen significativamente la lesión de fragmentos secundarios a la tripulación debido a eventos de derrota de armaduras — una lección extraída directamente de la experiencia de las FDI en el Líbano.

Tancos de combustible externos: Dos tanques de acero inoxidable de 68-litre litros montados externamente en el casco, flanqueando la rampa de tropas, aumentando la capacidad total de combustible y moviendo combustible combustible fuera del compartimento ocupado. Este cambio eliminó el riesgo de incendio más grave en la configuración original del tanque de combustible interior.

Sistemas eléctricos: Alternador de 200-amp ampères (hasta 100 ampères) con cuatro baterías — un aumento de capacidad impulsado por la creciente demanda de carga eléctrica del equipo de comunicaciones, sistemas de visión nocturna y paquetes de digitalización posteriores.

Aplicación de las disposiciones del blindaje: Se incorporaron puntos de montaje estandarizados para paneles blindados de acero perno o compuestos en la estructura del casco. El kit aplicado opcional proporciona protección contra proyectiles AP de 14.5mm mm en el arco frontal.

El paquete RISE no era un vehículo nuevo — fue un esfuerzo deliberado para prolongar la vida operativa de un casco existente a través de la sustitución del sistema dirigida. Esa filosofía ha sido replicada, refinada y ampliada significativamente por las industrias de defensa en todo el mundo.

Parte IV: M113 Programa de Modernización Global

Los Estados Unidos: M113A3 RISE y el paquete de digitalización

Más allá de la base RISE Upgrade, los Estados Unidos. El ejército perseguía un programa de digitalización para la flota M113A3 Esto implicó la integración del hardware de la Brigada de Comando de Batalla Fuerza XXI y Bajo (FBCB2), permitiendo el reporte de posición y el intercambio de conciencia de la situación en las redes digitales del equipo de combate de brigadas. El programa de digitalización M113A3 soporta el Plan de modernización del Ejército aplicando kits de hardware, software e instalación aplicados hospedados en el FoV M113 A3. El FAS.org

Los Estados Unidos. La trayectoria a más largo plazo del Ejército es la sustitución de plataforma a través del programa de vehículos multiusos blindados (AMPV). El programa AMPV se persiguió para abordar las limitaciones del M113, una plataforma que ha estado en servicio desde los años 1960s. Aunque versátil, el M113 ha mostrado vulnerabilidades en escenarios de combate modernos, especialmente durante la Guerra de Iraq, donde las tácticas de guerra urbana expusieron sus debilidades. Reconocimiento del ejército

Los Estados Unidos. Departamento de Defensa anunció a principios de enero de 2025 que 900 M-113 APC y 300 vehículos blindados de tratamiento médico serán transferidos a Ucrania. Esta transferencia, combinada con el rampo de producción AMPV, forma a los Estados Unidos. El futuro de la flota — pero también significa que miles de M113s permanecerán en flotas de operadores extranjeros sin plazo inmediato de sustitución, sosteniendo la demanda mundial de piezas de recambio y servicios de mantenimiento hasta los años 2030s. Reconocimiento del ejército

Alemania en: El M113G3 — FFG / MTU / ZF Consorcio

Alemania El programa de modernización M113 es uno de los más rigurosos desde el punto de vista técnico, y fue ejecutado a través de un consorcio liderado por Flensburger Fahrzeugbau GmbH (FFG) en asociación con MTU Friedrichshafen y ZF FriedrichShafen.

El corazón de la actualización incluye la instalación de un nuevo paquete de potencia que consiste en un motor diesel MTU 6V183 TC 22, basado en el Mercedes-Benz OM 441 LA comercial, acoplado a un sistema de dirección y transmisión ZF LSG 1000 Guía del Ejército

La actualización de la serie M113G3 por FFG cubrió inicialmente 97 M113A1s, y en 1999 se anunció que los 257 M113 A1s debían ser actualizados entre 2001 y 2004, que incluía un motor diesel turbo cargado de 10,6 litros más potente de 6 cilindros (MTU 6V 183 TC22 EURO II) desarrollando 300 CV con una transmisión ZF LSG 1000 (6 hacia adelante, 2 hacia atrás), suspensión mejorada, ranuras preparadas para montar blindaje adicional, tanques de combustible externos, un montaje de cesta en el casco delantero, seis descargadores de humo, sustitución de las pistas originales T130 con pistas Diehl 513, una nueva 200 Generador AMP, y un mejor sistema de control y freno. Wikipedia

El motor MTU 6V183 TC22 es un paso significativo más allá del paquete de alimentación estadounidense RISE — ofrece 300 CV versus 275 CV, cumple los estándares de emisiones de EURO II (relevantes para el uso en tiempo de paz en las zonas urbanas europeas), y se basa en la cadena de suministro comercial bien establecida de motores Mercedes-Benz. La transmisión ZF LSG 1000 es una unidad hidromecánica con dirección de alcance completo y desplazamiento automático, que ofrece ergonomía superior del conductor en comparación con la serie Allison X200

FFG ha modernizado más de 1.600 vehículos M113 en una amplia variedad de configuraciones a lo largo de más de 35 años de experiencia en la remodelación industrial de vehículos militares. Noruega contrató posteriormente el FFG para actualizar su parque de vehículos M577A2, utilizando el mismo núcleo de motor MTU/ZF. Ffg-Flensburgo

Turquía → GZPT-T1 - Integración de SARP de Aselsan

Turquía opera una de las flotas M113 más grandes de la OTAN, con aproximadamente 3.000 vehículos en múltiples variantes. El esfuerzo de modernización más reciente — el programa GZPT-T1— representa una actualización de capacidad dirigida centrada en la potencia de fuego y la protección del personal.

Un total de 52 unidades están programadas para la actualización GZPT-T1, con entregas previstas entre 2024 y 2025. El ejército turco opera actualmente aproximadamente 520 M113 vehículos, y este esfuerzo de modernización tiene por objeto garantizar que estos vehículos sigan siendo un componente fiable y eficaz de las capacidades militares de Turquía para los años venideros. Reconocimiento del ejército

El núcleo de la actualización GZPT-T1 es la estación de armas remota controlada a distancia del SARP (Plataforma de Armas Avanzadas Estabilizada). El módulo de combate SARP ofrece ángulos de orientación de -30° a +60° verticalmente y 360° en azimute, y soporta múltiples opciones de armamento: 12.7mm M2HB ametralladora (400 rondas), 7.62mm FN MAG58 o bien M240 (1,000 rondas), 5.56mm - ¿Qué es eso?1,000 rondas), o 40mm MK19 Mod3 lanzagranadas automáticas (80 En el caso de las rondas, los datos se han publicado en la siguiente dirección: Военное обозрение

El sistema SARP permite a la tripulación activar objetivos desde una posición totalmente protegida dentro del casco — eliminando la vulnerabilidad del comandante expuesto que ha sido responsable de una parte desproporcionada de las víctimas de la tripulaciones M113 en cada conflicto desde Vietnam hasta Irak. La suite electro-óptica incluye una cámara CCD diurna y un canal de imagen térmica, que permite la adquisición y el compromiso del objetivo durante todo el tiempo.

Arabia Saudita en: El M113A4 - El programa más ambicioso del FNSS

El programa de modernización M113 saudí es el programa de actualización M113 más extenso y comercialmente significativo jamás ejecutado, lo que representa un valor total contraído superior a 500 millones de dólares en varias fases.

El FNSS ha operado de manera competente el Centro Automotriz y de Actualización (AUC) de las Fuerzas Terrestres Reales Saudíes (RSLF) durante casi 15 años, emprendiendo una importante tarea de modernización dirigida a los transportistas blindados de personal M113A4 Con más de 1.000 vehículos M113A4 mejorados hasta la fecha bajo la dirección y el respaldo del talento local de FNSS, la empresa conjunta también se enorgullece de entregar una flota de vehículos avanzados de mando blindado. Militarios

La denominación M113A4 utilizada por el FNSS y Arabia Saudita representa una reconstrucción completa en lugar de una actualización basada en kits. El programa cubre nueve configuraciones de vehículos diferentes en todo el inventario saudí. Los principales elementos técnicos incluyen:

• El motor: Motor MTU (clase de 300 CV) suministrado bajo un subcontrato por un valor aproximado de 10 millones de dólares, reemplazando la central original 6V53
• La transmisión: Nueva unidad automática compatible con el motor de alta salida
• El blindaje: Paneles adicionales de armadura de acero aplicado en los lados y delanteros de la columna; Opciones de armadura contra las cabezas de RPG
• El armamento: Torreta de un solo hombre del disparador (diseño FNSS) con 12,7 mm M2HB en el recinto blindado — reemplazando el montaje de la pinta expuesto
• Sistemas de humo: Ocho rondas de granada de humo lanzador banco montado hacia delante de la cuna

La cantidad total del contrato de la fase 2 fue de 322,7 millones de dólares EE.UU., cubriendo 312 vehículos en nueve configuraciones con un calendario de entrega de 36 meses, incluyendo transferencia de tecnología, localización integral y mantenimiento de las instalaciones de la AUC. NUROL

El programa saudí es el ejemplo más claro de lo que un programa de modernización dentro del país financiado por adquisiciones puede lograr cuando una asociación industrial bilateral está estructurada correctamente. El papel del FNSS como operador técnico y de la AUC —con empresas sauditas introducidas progresivamente como proveedores de subsistema certificados— creó una capacidad de mantenimiento local sostenible que reduce la dependencia a largo plazo del apoyo técnico extranjero.

de Grecia: Rafael SAMSON 30 / Programa METKA

Grecia opera aproximadamente 2.900 M113s y se enfrenta a una decisión de contratación con implicaciones estratégicas significativas: invertir en IFV modernos (Bradley o VBCI) o modernizar la flota existente. El ejército griego optó por una solución más económica modernizando su flota M113 a través de una colaboración entre la compañía israelí Rafael y la empresa griega METKA, que implica actualizar más de 500 vehículos M113 Reconocimiento del ejército

La propuesta de Rafaeles presentada en DEFEA 2025 cuenta con una torreta SAMSON 30 controlada a distancia que alberga un cañón Bushmaster de 30mm mm junto con la capacidad del lanzador de misiles Spike LR2 El paquete de modernización también incluye protección blindada mejorada, un nuevo motor más potente y sistemas de comunicaciones electrónicas completamente actualizados. Rafael se ha comprometido a establecer una línea de producción en Magnesia, con METKA manejando tareas locales de montaje, fabricación e integración. Defensores actualizados

La actualización también incluye capacidades C4I de próxima generación (comando, control, comunicaciones, ordenadores e inteligencia), que permiten la creación de redes en tiempo real en el campo de batalla y la coordinación con las unidades aliadas — haciendo del M113 una parte integral del campo de batalla digital. Esta actualización compatible con la OTAN garantiza la interoperabilidad con las fuerzas militares modernas. Reconocimiento del ejército

La integración Spike LR2 es la actualización de letalidad más significativa en cualquier programa de modernización M113 actualmente activa. Con un rango de compromiso máximo de 5.500 metros en modo hombre-en-la-loop y capacidad de fuego-y-olvida contra objetivos blindados, la combinación de 30mm Bushmaster autocanón y Spike LR2 ATGM da al griego modernizado M113 una suite de armas equivalente a muchos IFVs construidos con fines específicos.

En Singapur: El paquete de actualización modular de STK

Singapore Technologies Kinetics (STK) desarrolló un programa modular de actualización M113 como una empresa privada, dirigida al mercado de exportación. La filosofía de diseño — modularidad que permite a los clientes seleccionar elementos específicos de actualización— ha demostrado ser comercialmente eficaz.

En la actualización de STK, el paquete eléctrico M113 existente que consiste en un motor diesel de Detroit acoplado a una transmisión automática Allison ha sido reemplazado por un nuevo paquete eléctrico. Este nuevo paquete de potencia consta del motor diesel turbo de seis cilindros Caterpillar 3126B de 4 tiempos que desarrolla 330 CV a 2.400 rpm, cumpliendo los requisitos de EURO II. El motor diesel está acoplado a una transmisión hidromecánica controlada electrónicamente HMX-1100 continua y variable. Guía del Ejército

La unidad Caterpillar de 330 CV representa la opción del motor de salida más alta disponible actualmente en cualquier paquete de actualización M113 El CVT (transmisión continuamente variable) elimina los pasos de engranajes discretos por completo, optimizando la entrega de energía a través del rango completo de velocidad de operación — especialmente beneficioso para los perfiles mixtos de movimiento en carretera/off-road típicos de las operaciones de infantería mecanizada.

El STK M113 actualizado alcanza una velocidad máxima de la carretera de 75 km/h, un rango de crucero de 480 km, y puede ejecutar un giro de pivote a través de 360° en siete segundos. En comparación, el valor basal M113A3 alcanza 67,6 km/h con un tiempo de giro pivote significativamente más largo. Guía del Ejército

El paquete de suspensión STK reemplaza los amortiguadores hidráulicos en sólo las primera y última estaciones de ruedas de carretera (la configuración de referencia) con amortiguador en las cinco estaciones, combinados con barras de torsión pesadas que elevan la capacidad máxima del vehículo bruto a 16 toneladas, permitiendo que se lleven kits de aplicación de protección completa sin comprometer la movilidad.

El paquete de armamento se centra en la cúpula STK ́s 40/50 de un solo hombre, armada con un lanzador automático de granadas de 40 mm y 12,7 mm HMG con un kit de blindaje transparente que protege al artillero del fuego de armas pequeñas — una mejora significativa respecto a la posición expuesta del comandante del vehículo de base.

El Canadá: Programas de la APCLE/MTVL

El programa APCLE, iniciado en virtud del Libro Blanco sobre Defensa de 1994, tiene por objeto modernizar 341 vehículos de la serie M113A2 Las modificaciones incluyeron un motor electrónico de la serie DDEC IV de Detroit 6V-53TIA más potente (que permite al usuario ajustar electrónicamente el motor a una calificación deseada de hasta 400 CV), suspensión actualizada, tanques adicionales de combustible bajo piso que aumentan la capacidad a 757 litros, placas blindadas de acero parafusada, sustitución de la dirección basada en palanca con un volante y armadura opcional de la jaula. Wikipedia

El sistema de control electrónico DDEC IV es particularmente notable — permite ajustar el motor hasta 400 CV sin modificación de hardware, dando a los mantenedores la capacidad de ajustar la salida de potencia en función de los requisitos de la misión, la carga y el terreno. Este grado de gestión electrónica del motor representa un avance significativo sobre los sistemas de inyección puramente mecánica de combustible en los grupos propulsores M113 anteriores.

La variante MTVL estirada (luz táctica móvil del vehículo) extendió el casco por 34 pulgadas y añadió una sexta estación de ruedas por lado, aumentando la capacidad de tropas y el volumen de carga mientras distribuía la mayor carga útil en una zona de contacto terrestre más grande.

El Israel: Zelda, Kasman y el M113

La relación de Israel con el M113 es la más larga, intensiva en combate y tecnológicamente creativa de cualquier operador. Las FDI mantienen una flota de más de 6.000 M113s — la mayor concentración del tipo en cualquier parte del mundo. Wikipedia

El enfoque de las FDI a la modernización del M113 ha sido impulsado por lecciones duras de combate en varias décadas y conflictos. La configuración de Zelda introdujo armadura de malla circundante (armadura de latón) y un compartimento de combate elevado para protegerse contra ojivas RPG. La variante Kasman aplicó armadura pasiva TOGA para mejorar la protección balística contra amenazas directas de fuego.

El M113 modernizado mejorado recibe el motor diseñado para la versión A3 (275 CV), un nuevo volante y barras de torsión que aumentan la capacidad de carga. El peso adicional de la nueva suite de protección totaliza 3,25 toneladas e incluye protección completa contra múltiples golpes de armas automáticas pesadas, IED y RPG, así como una mejor protección del suelo. La tecnología balística híbrida contiene una solución energética especial que permite una reducción significativa del peso junto con un aumento de la seguridad de los tripulantes al eliminar el riesgo de detonación simpática. Defensores actualizados

Más significativamente, Israel ha convertido M113s en vehículos terrestres no tripulados autónomos (UGV). En noviembre de 2024, IAI mostró vídeos de unidades M113 no tripuladas que trabajaban con buldozers D9 no tripulados en lo que parecía ser Gaza como un ejemplo de su nuevo sistema de equipo para unidades robotizadas. Esto representa la reimaginación más radical del papel M113 – la plataforma de 60-year-old años que sirve como chasis mecánico para operaciones autónomas de armas combinadas. Wikipedia

En mayo de 2025, Israel anunció una licitación internacional para vender aproximadamente 5.000 unidades M113 excedentes, señalando la eliminación a largo plazo de las existencias heredadas, pero al mismo tiempo ampliando la flota disponible de segunda mano para los países que tratan de establecer o ampliar los inventarios M113 a un costo mínimo de adquisición.

Parte V: Dominios técnicos de modernización

Dominio 1 : La modernización de PowerTrain

El único dominio más crítico y dirigido con mayor frecuencia en cualquier programa de modernización M113 El original Detroit Diesel 6V53 (212 CV) era adecuado para el vehículo de referencia de 10.4-tonne toneladas, pero se vuelve progresivamente inadecuado a medida que la armadura aplicada, las estaciones de armas y los sistemas electrónicos añaden peso. Los programas suelen dirigirse a la gama de 275-330 hp, con opciones disponibles incluyendo:

• Detroit Diesel 6V53T (275 hp): Los Estados Unidos. El estándar de ascenso. Demostrado, ampliamente soportado, y utiliza la misma arquitectura básica de bloques que el original 6V53 — minimizando la proliferación de piezas en flotas mixtas.
• MTU 6V183 TC22 (300 hp): Noruega y Noruega estándar. Comercialmente derivado de Mercedes-Benz OM 441 LA, EURO II compatible, fuerte curva de torque. El par de transmisión ZF LSG 1000 es bien considerado.
• Caterpillar 3126B (330 hp): Selección de STK. La producción de energía más alta en el mercado actual M113 upgrade. HMX-1100 CVT proporciona una entrega de energía óptima.
• Detroit Diesel 6V53TIA DDEC IV (hasta 400 hp, tunable electrónicamente): La elección de la MTVL. Proporciona el techo más alto para la ajustación de potencia específica de misión.

La selección de transmisión es igualmente importante. El original Allison TX-100-1 (tres velocidades) es obsoleto en los programas de modernización; Los X200-4A y ZF LSG 1000 representan el estándar actual. Ambos usan mecanismos de dirección hidrostática que permiten un control suave del radio a todas las velocidades sin embrague.

Dominio 2 : Protección: pasiva, reactiva y activa

M113 actualizaciones de protección existen en un espectro desde modesto a completo:

Nivel 1 - Lines de espalda: Los paneles de Kevlar/polyurea compuestos conectados a las superficies de los halos interiores. Reduce la velocidad de fragmentos después de la derrota del hallo en 60–80%. No hay cambios de firma externa. Incluido en el paquete A3 RISE como estándar.

Nivel 2 - Aceite aplicado Kits: Paneles de blindaje de acero Bolt-on en la frente del holo, los lados y el rostro de la rampa. Tipicamente certificado con STANAG 4569 Nivel 2-3 (protección contra 7.62mm AP y bola de 14.5mm en arcos seleccionados). El peso adicional es de aproximadamente 1,5 a 2,0 toneladas.

Nivel 3 - Composite Appliqué: Paneles compuestos de acero de alta dureza, cerámica de alumina o UHMWPE que proporcionan protección de nivel 3-4. Adición de peso de 2.0 a 3.5 toneladas – requiere una actualización de la potencia para mantener la movilidad.

Nivel 4 - Slat / Cage Armor: Barra de acero soldada o marcos tubulares que derrotan a las ojivas CELENTEs iniciando prematuramente el espoleta piezoeléctrico antes del contacto con la ojiva con el casco. Eficaz contra RPG-7 a una tasa de intercepción del 60-90%. Ads 800 kg – 1,2 toneladas. IDF, Estados Unidos las fuerzas en Irak, y varios otros operadores implementaron esta opción.

Nivel 5 – Armor reactivo (ERA): Azulejos explosivos reactivos que usan una explosión controlada para contrarrestar el calor y (en menor medida) amenazas de energía cinética. Requiere puntos de montaje estructurales específicos y afecta a la infantería circundante — limita la aplicabilidad urbana.

Nivel 6 - Sistemas de Protección Ativa (APS): La categoría emergente. Sistemas como Rafael Trophy o Elbit Iron Fist detectan amenazas entrantes y las derrotan antes del impacto del casco. Se ha demostrado la integración en vehículos de clase M113-class y es técnicamente factible, aunque la prima por peso y costo es significativa.

Dominio 3 : Fuerza de fuego: desde el fusilero expuesto a la estación de armas de red

La evolución del M113 armamento refleja la trayectoria de desarrollo IFV más amplia:

Fase 1 - Pintura protegida: Los escudos de arma de estilo ACAV se añaden alrededor de las armas M2 HMG del comandante y las máquinas de carga. Proporciona protección trasera y lateral para el artillero mientras mantiene la travesía de 360° del montaje de la pinta.

Fase 2 - Cupola armada: Una cúpula blindada rotatoria que alberga el HMG, protegiendo al artillero en todos los arcos excepto la apertura del arma delantera. FNSS Sharpshooter y diseños similares. La tripulación permanece en riesgo sólo durante el compromiso frontal directo.

Fase 3 – RCWS (Estación de armas controlada a distancia): la actual generación. La tripulación opera el sistema de armas desde dentro del casco totalmente protegido usando sensores electroópticos y un joystick. Aselsan SARP, Rafael Samson, Elbit UT30, y sistemas similares. Las opciones de armas varían de 12.7mm HMG a 30mm autocannon.

Fase 4 - Turret integrado con ATGM: Sistemas como el Rafael SAMSON 30 con integración Spike LR2 representan el techo actual de la modernización del armamento M113 — dando al vehículo una auténtica capacidad antiarma contra los MBTs a largo alcance, combinada con un autocañón efectivo contra infantería, vehículos ligeros y vehículos de baja velocidad.

Dominio 4 : Conocimiento de la situación y integración C4I

La gestión moderna de batalla requiere informes de posición en tiempo real, comunicaciones de voz y datos seguras e integración de sensores. Los programas de modernización M113 en los países aliados a la OTAN normalmente incorporan:

• Sistemas de gestión de Battlefield (BMS) Visualizaciones definidas por software que muestran el seguimiento de la fuerza azul, las superposicións de misiones y la coordinación indirecta de incendios. Compatible con la infraestructura digital de la OTAN (STANAG 5522, STANAG 4677).
• El apartamento óptico: Cámara combinada de día/noche con canal de imagen térmica, típicamente integrada en el RCWS o un visor independiente (CIV) del comandante separado. Permite la detección del objetivo a más de 3.000–5.000 metros en todas las condiciones.
• Los receptores de alerta láser (LWR): Detecta a los buscadores y designadores láser hostiles. Proporciona alerta de la tripulación y cues la activación de contramesura.
• Navegación GPS / INS El sistema de navegación inercial combinado con el receptor GNSS proporciona precisión de posición independiente del señal del satélite. Es esencial para los ambientes negados por GPS.
• Intercom y Radio: Moderno tiene radios cifrados VHF/UHF que son compatibles con el SACO o el SACURN. Sistemas de intercom de vehículos con estaciones de tripulación que cancelan ruido.

Dominio 5 : Track y suspensión

En la actualización de STK, las pistas de acero existentes han sido reemplazadas por pistas de banda de goma Soucy, que afirmaron tener una vida útil de 8.000 km. No sólo son estas pistas de banda de rubio más ligeras, tienen menos vibración y son mucho más tranquilas. Las mejoras a la suspensión proporcionan un viaje transnacional mucho mejorado para la tripulación. Guía del Ejército

Las pistas de goma — cinturones continuos en lugar de zapatos de acero conectados — ofrecen varias ventajas operativas más allá de la reducción de vibraciones: Reducen los daños viales (relevantes para las operaciones en tiempo de paz y los requisitos de reparto de cargas de la OTAN), operan más silenciosamente (reducción de la firma acústica), y requieren menos mantenimiento que las vías de acero conectadas, que deben ser tensadas regularmente y están sujetas a desgaste de pines y bushing. Su limitación principal es la sensibilidad al lanzamiento de pistas durante el pivote de alta velocidad y la resistencia reducida a la explosión de minas antitanque en comparación con las pistas de acero.

Parte VI: M113 Mercado de modernización

La lógica económica de la actualización vs. sustitución

Las matemáticas financieras que impulsan las decisiones de modernización del M113 son consistentes en todas las naciones operadoras. Un M113 totalmente modernizado —incluyendo el nuevo motor, RCWS, armadura de aplicaciones compuestas y C4I digital— cuesta aproximadamente $800,000 a $2,5 millones por vehículo dependiendo de la profundidad de modificación y los costos laborales industriales del país fuente. Un IFV de nueva generación (CV90, Lynx, ASCOD, Redback) cuesta $4–8 millones por unidad a precios de mercado actuales, excluyendo paquetes iniciales de repuestos, sistemas de entrenamiento y modificaciones de infraestructura.

Para un operador con 500 M113s que busca lanzar una fuerza mecanizada creíble en un plazo de tres a cinco años, el diferencial de costo se mide en miles de millones. La decisión de Grecia de modernizar en lugar de reemplazar subraya un enfoque pragmático para ampliar la vida útil del equipo existente mientras se abordan las necesidades operacionales inmediatas. La modernización de la flota ofrece una alternativa rentable a la adquisición de IFVs modernos, especialmente teniendo en cuenta los costos de compra, mantenimiento y entrenamiento asociados con vehículos nuevos.

El argumento no es que un M113 actualizado se equivale a un IFV moderno. Esto no lo hace, especialmente en los niveles de protección y el rendimiento automovilístico. El argumento es que una flota M113 modernizada significativa, puesta en marcha a un cuarto del costo por unidad de las nuevas plataformas, ofrece más capacidad mecanizada agregada por dólar de defensa que una flota mucho más pequeña de vehículos superiores. Para la mayoría de los operadores M113, ese trade-off es tanto racional como estratégicamente sonido.

Conductores de demanda activa (2024-2025)

Varios factores están sosteniendo y en algunos casos acelerando la actividad del mercado de modernización M113:

Experiencia del conflicto en Ucrania: Los datos de combate en tiempo real de Ucrania están informando las especificaciones de actualización de la protección entre múltiples operadores europeos. Los M113s entregados a Ucrania como activos de campo de batalla han generado información detallada sobre perfiles de vulnerabilidad frente a amenazas actuales —incluyendo municiones de hundimiento, misiles de ataque superior y IED pesados. Estos datos están fluyendo en programas de actualización activos en los Estados miembros de la OTAN.

U.S. Transferencias de exceso: Los Estados Unidos. ha prometido 900 APC M-113 y 300 vehículos de tratamiento médico blindados a Ucrania a partir de enero de 2025. Estas transferencias, combinadas con paquetes anteriores, están ampliando la flota global M113 en uso de conflicto activo mientras que al mismo tiempo crean presión de adquisición de AMPV que beneficia el financiamiento del mantenimiento del programa M113 a largo plazo.

Tendencia de los excedentes israelíes: La licitación de mayo 2025 por 5.000 M113 israelíes excedentes —muchas de ellas variantes Zelda y Kasman con modificaciones de protección israelí integradas— representa una oportunidad de mercado significativa para las naciones que tratan de ampliar sus flotas M113 a un costo inferior al nuevo edificio, seguida de nuevas mejoras.

Expansión de la OTAN: La adhesión de Finlandia y Suecia a la OTAN trae operadores M113 adicionales al marco de interoperabilidad de la alianza, creando presión de normalización que normalmente impulsa programas de actualización.

Parte VII: Ecosistemas y Sostenibilidad Inteligente

El M113 Parts Landscape - ¿Por qué permanece comercialmente viable?

La producción de seis decenios del M113 y sus componentes derivados del motor comercial y del tren de tracción crean un ecosistema de piezas de repuesto con profundidad y longevidad inusuales. Varios factores lo diferencian de otras plataformas hereditarias:

La línea de motor comercial: La serie Detroit Diesel 6V53 se deriva de la tecnología de motores de camiones comerciales. Detroit Diesel continuó produciendo la familia 6V53 en diversas formas hasta los años 1990s, y existe una importante industria de reconstrucción a posteriori para estos motores — incluyendo programas de remanufactura completa que cumplen con U.S. Requisitos del trabajo militar.

Transmisión de crossover comercial: Las transmisiones de la serie Allison X200-4A y TX-100 comparten el patrimonio del diseño con las familias de transmisión comercial Allison. Reconstruir kits, unidades remodeladas y piezas de recambio OEM permanecen disponibles a través de canales específicos de defensa y redes comerciales de suministro para automóviles.

Continuación de OEM: BAE Systems, como titular actual de la autoridad de diseño, mantiene documentación técnica y autoridad de homologación de tipo para los componentes M113 Esto conserva la cadena de autenticidad necesaria para el cumplimiento de los contratos militares.

Dependencia del mercado: Tecmotiv ha suministrado motores remanufacturados y revisados 6V53 para muchos militares de todo el mundo, ofreciendo servicios de remanifabrica y revisión usando EE.UU. Requisitos de trabajo del ejército combinados con años de experiencia. Las unidades reconstruidas vienen con garantías de un año y cumplen con las normas militares de aceptación — críticas para el cumplimiento de las adquisiciones en los mercados de defensa regulados. Tecmotividad

Partes críticas por grupo de sistemas

PowerTrain - El motor: Los componentes Detroit Diesel 6V53 (naturalmente aspirados) y 6V53T (turbocargados) constituyen el segmento de mayor valor y demanda del mercado de piezas de recambio M113 Los elementos críticos incluyen conjuntos de forro cilíndrico, conjuntos de pistón y anillos, rodamientos de cigüeñal, bombas de inyección de combustible, inyectores, cartuchos turbocompresor (6V53T), conjuntos de bombas de agua, núcleos de refrigeración del aceite, carcasas termostáticas y kits de junta/selladura. Los kits de revisión del motor (completo paquetes de reconstrucción) son la unidad de adquisición preferida para los operadores que ejecutan flotas de ciclo alto.

La transmisión – PowerTrain: Kits de revisión de la flota TX-100-1 y X200-4A (A3), conjuntos de discos de fricción, conjuntos del cuerpo de válvulas, conjuntos planetarios de engranajes, convertidores de par reconstruidos y kits de sello de eje de salida. Tecmotiv también proporciona kits de refabricación y actualización para actualizar el TX100 a TX100-1A, que es adecuado para el motor de 265 CV y es la última versión de las transmisiones de la serie TX100 Tecmotividad

El conductor: Ensamblajes de unidad final y kits de reconstrucción, componentes diferenciales, ensamblaje de casos de transferencia, dientes de piñones de accionamiento y conjuntos de hubs, hubs de rueda de tracción y rodamientos.

Track y Running Gear: T130E1 zapatos de pista, pinos de pista (tipo de un solo pin), retentores de pinos de carrera, conjuntos de ruedas rodadas (canchados de goma), conjuntos de brazos de ruedas de carretera, conjuntos con barras de torsión (izquierda y derecha), componentes de parada de golpes, conjuntos para ruedas tractores, unidades amortiguadoras (primera y última estaciones de ruedas de la carretera, estándar; todas las estaciones en configuraciones actualizadas).

Recogida y filtración: Conjuntos de núcleo del radiador, ventiladores y correas de transmisión, unidades termostato, impulsor de la bomba de agua y conjuntos de carcasa, núcleos del intercambiador de calor aceite a agua. La Filtración: elementos del filtro de aire (elementos primarios y de seguridad), elementos del filtro del combustible/separador de agua, elementos del filtro hidráulico, elementos del filtrante del aceite de lubricante.

Sistema de combustible: Ensamblajes de bomba de inyección de combustible, conjuntos de boquilla y soporte del inyector, unidades de bomba de elevación, conjuntos con cabeza de filtro de combustible, reparación de tanques de combustible y kits de válvulas (tanques externos A3 específicamente).

Electrónicos → Sets de baterías 24V (complemento de cuatro baterías), conjuntos alternadores 200A (A3), unidades motoras de arranque, módulos reguladores de tensión, conjuntos de cables (compartimiento del motor y casco), paneles de disyuntores.

Cuerpo y estructural: Sellos hidráulicos del accionador de rama y kits de reconstrucción, conjuntos de bisagras de rampa, conjuntos del sello de escotillas, hardware de montaje de paletas, conjuntos con bloques de visión (periscopios M17 y M27), componentes del tablero de instrumentos del conductor.

Estación de armas: Placas de montaje M2 Browning, conjuntos de rodamientos de cúpula, componentes de tronnión de montaje de pistola, soportes de almacenamiento de municiones. Para vehículos con instalaciones de RCWS: hardware de montaje de la cápsula de sensor, conjuntos de cable y componentes de repuesto de la unidad de control varían según el tipo RCWS (SARP, Samson, UT30, etc.).

Navegación NSN-Based Procurement

Todos los componentes M113 están catalogados dentro del sistema NSN (National Stock Number) bajo las Clases Federales de Suministro (FSC) pertinentes a los componentes de vehículos con rastro. Las categorías clave de FSC que abarcan las partes M113 incluyen:

• FSC 2510: Cabina de vehículos, cuerpo y componentes estructurales del marco
• FSC 2520: Componentes de transmisión de energía del vehículo
• FSC 2530: Frenos de vehículos, conducción, axil, rueda y componentes de pista
• FSC 2590: Componentes Miscellanos de Vehículos
• FSC 2815: Motores y componentes diesel
• FSC 2910: Componentes del sistema de combustible
• FSC 2930: Componentes del sistema de refrigeración del motor
• FSC 2940: Motores de aire y filtros de aceite, estrinos y limpiezas
• FSC 6150: Equipo de electricidad y distribución mixta

Los profesionales de adquisiciones deben especificar la variante M113 (A1/A2/A3), el Manual Técnico aplicable (serie TM 9-2350-294 para la familia M113) y el número de componente pertinente (P/N) o NSN en todas las solicitudes de suministro para permitir una referencia cruzada precisa entre los canales de suministro OEM, postventa y remanufacturado.

Parte VIII: Cómo AB Defence apoya a los operadores M113

AB Defence proporciona suministro de piezas de recambio B2B y soporte para adquisiciones a operadores de defensa, contratistas principales y organizaciones autorizadas de mantenimiento y revisión que mantienen la familia de vehículos M113 Nuestra cobertura abarca M113A1, M113A2, M113A3, y configuraciones de variantes derivadas.

Nuestro alcance de soporte M113

Fornecemos y suministramos componentes en todos los principales grupos de sistemas: kits de reconstrucción del motor y sub-montajes para los equipos 6V53 y 6V53T, kits de revisión de transmisión para unidades TX-100/TX-100-1A y X200-4A, componentes de la unidad de tracción que incluyen unidades finales y diferenciales, conjuntos de vía y equipo de funcionamiento, sistemas de enfriamiento y filtración, componentes del sistema de combustible, hardware del sistema eléctrico y componentes estructurales del casco. También soportamos hardware de estación de armas para monturas estándar de pintas y seleccionamos configuraciones RCWS.

Para los programas de modernización que requieren componentes de las familias MTU 6V183, Caterpillar 3126B, ZF LSG 1000 o Allison HMX-1100 — tipos de motores y transmisiones asociados con variantes M113G3, MTVL y STK actualizadas — aplicamos la misma metodología de suministro referenciada por NSN, trabajando con nuestra red internacional de proveedores para identificar piezas conformes.

Procedimiento de contratación

Cada solicitud recibida por AB Defence comienza con verificación técnica: confirmamos la variante aplicable, cruzamos el número de pieza con la documentación OEM y verificamos la conformidad con las especificaciones antes de proporcionar una propuesta de suministro. Distinguimos claramente entre las piezas OEM nuevas, las piezas de postventa nuevas autorizadas y las unidades remanufacturadas — y proporcionamos documentación apropiada para cada categoría de su archivo de adquisición.

Operamos con pleno conocimiento de los requisitos de control de exportación (ITAR/EAR) y proporcionamos la documentación necesaria para el cumplimiento de las adquisiciones de defensa en su jurisdicción. Nuestras relaciones con los proveedores incluyen tanto canales OEM basados en los Estados Unidos como proveedores europeos de postventa, lo que permite obtener un suministro competitivo a través del ecosistema primario de producción M113

Para los operadores que ejecutan flotas M113 en ambientes logísticos austeros donde la velocidad de entrega es operativamente crítica, mantenemos relaciones preferidas con los proveedores que pueden reducir los tiempos de entrega en comparación con los canales estándar de contratación pública.

Para presentar una solicitud de partes o consultar los acuerdos de suministro en curso, contacte con nosotros en absdefense.com/contacto

Solicitar apoyo técnico
Obtenga una respuesta de nuestro equipo de ingeniería en 24 horas

Contacta con nosotros

M113 Piezas de repuesto

Todos los M113 Partes de Defensa

Repuestos Certificados NSN y OEM Disponibles

A continuación se muestra una selección representativa de piezas de repuesto codificadas por la OTAN (NSN) y OEM suministradas por AB Defence para esta plataforma:

Ver catálogo completo de Programa de modernización M113 →
